(openPR) Die Visualisierung der Oberflächenstruktur von Zylindern im Mikrometerbereich lieferte bisher mittels eines aufwendigen Prozesses nur unzureichende Ergebnisse. Interessierende Merkmale der Oberfläche sind unter anderem Kratzer, Lunker und Fressspuren, Verkokungen und Korrosionsflecke sowie polierte Bereiche und Glanzstellen. Übliche Methoden wie die Zylinderfotografie benötigen dazu spezielle Kameras und Objektive, letztere müssen an die jeweilige Krümmung der Oberflächen angepasst werden.
Mit dem ZylScan-System von Breitmeier Messtechnik GmbH können alle gängigen Zylindergrößen von PKW und Nutzfahrzeugen ohne zusätzliche Spezialteile geprüft werden. Eine der Kernkomponenten der Anlage bildet der Zylinderscanner von piezosystem jena als OEM-Lösung. Er dient der Objektivführung und der Fokussierung. Mit einem geregelten Fokussierbereich von 200 µm und einer Auflösung von 5 nm ist der Zylinderscanner für diese und weitere Messaufgaben hervorragend geeignet. Das bewährte Parallelogrammprinzip von piezosystem jena garantiert eine hochparallele Bewegung und reduziert daher die Beeinflussung der optischen Achse. Durch das integrierte Messsystem wird eine hochpräzise Positionierung des Objektivs erreicht.
Weitere Designmerkmale:
• Bewegung 200 µm (closed loop/ mit Messsystem)
• Auflösung 5 nm (closed loop/ mit Messystem)
• hohe Resonanzfrequenz 250 Hz @ 80 g
• geringste Anstiegszeiten
• verschiedene Umlenkwinkel
• Einschraubringe für alle Standardmikroskop-gewinde
• Einschraubringe für Objektivrevolver
• Umfangreiches Zubehör
Für weitere Informationen zu Scan-Anwendungen lassen Sie sich bitte durch unsere Mitarbeiter telefonisch unter (+49) 3641 66880 oder per Email
beraten.
Weitere Informationen finden Sie auch unter www.piezosystem.com.
Presseinformation

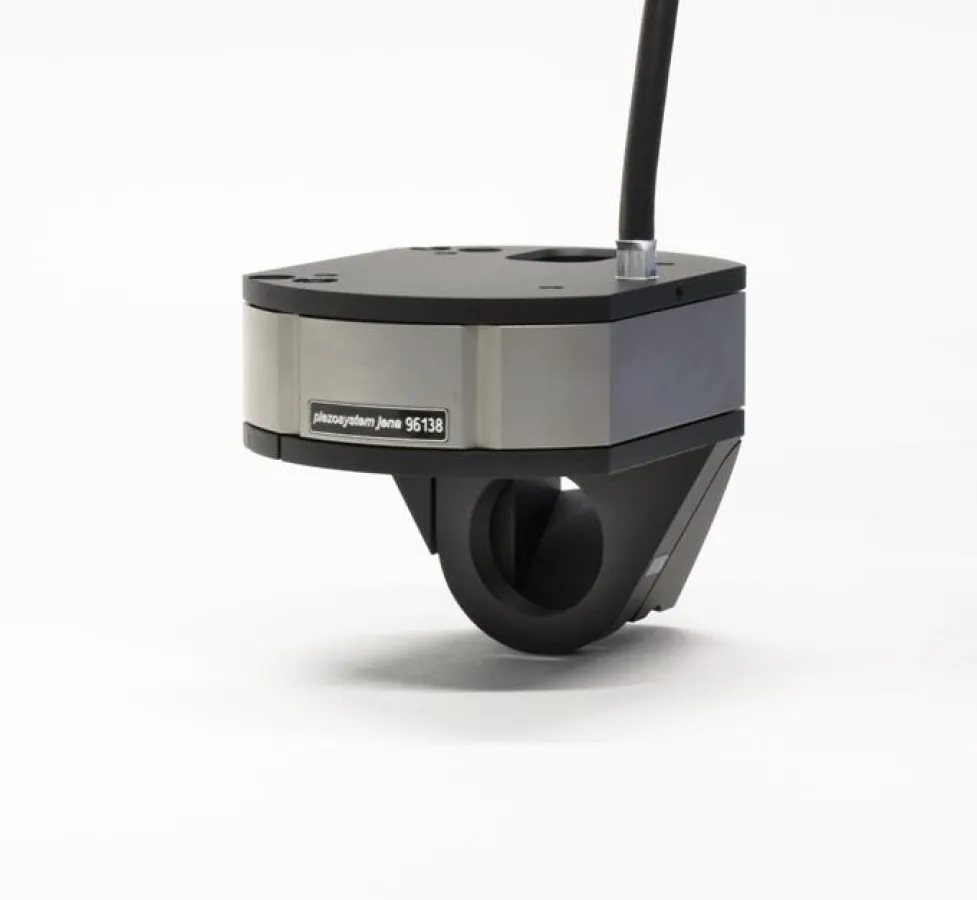

Zylinderscanner im Einsatz im ZylScan-System der Firma Breitmeier Messtechnik GmbH
Diese Pressemeldung wurde auf openPR veröffentlicht.
Verantwortlich für diese Pressemeldung:Über das Unternehmen
piezosystem jena ist ein Anbieter von Nanopositionier-Equipment, das in den unterschiedlichsten Bereichen eingesetzt wird, wie zum Beispiel Optik, Halbleitertechnik, Ventiltechnik, Automatisierung oder auch in der Mikroskopie. Komponenten können somit nanometergenau positioniert werden.
