(openPR) Neues Verfahren zur nachträglichen Schweißnahtvorbereitung entwickelt
Roboter gelten als unverzichtbar, wenn es um das Anarbeiten nachträglicher Schweißnahtvorbereitungen an bereits geschnittene Bauteile geht. Nun hat der CNC-Schneidsysteme-Hersteller MicroStep eine Alternative auf den Markt gebracht, die diese vermeintliche Gewissheit gewaltig ins Wanken bringen könnte: Das neue Verfahren heißt ABP® - Additional Beveling Process – und ermöglicht äußerst präzises nachträgliches Anfasen auf Portalschneidanlagen.
Das Verfahren, bei geschnittenen Bauteilen nachträglich Schweißnahtvorbereitungen anzuarbeiten, ist in einigen Bereichen der metallverarbeitenden Industrie Standard. Beispielsweise bei Herstellern von Maschinen und Materialien für Kraftwerke, Turbinen, Pumpen oder den Bergbau: Denn dort wird Stahl häufig auch in sehr großen Materialstärken verarbeitet. Und das führt dazu, dass Bauteile, die aus einem solch dicken Blech geschnitten wurden, oftmals nicht sofort im Anschluss – also direkt auf dem verwendeten Autogen- oder Plasmaschneidtisch – mit einer Fase versehen werden können. Entweder aufgrund der gegebenen Restriktionen der verwendeten Schneidtechnologie oder weil das Ganze mit einem immensen Materialverlust einhergehen würde.
In der Praxis wird heutzutage bei besonders großen Materialstärken daher in der Regel im Rahmen eines zweistufigen Verfahrens vorgegangen: Zunächst wird mit einem Schneidsystem die gewünschte Kontur aus einem Blech geschnitten. Dann muss das fertige Bauteil entnommen werden und zu einem neuen Bearbeitungsplatz transportiert werden. Dort wird das Bauteil dann von einem Roboter bearbeitet und nachträglich mit den benötigten Schweißnahtvorbereitungen versehen.
Neue Alternative zum Roboter
Nun gibt es aber eine neue Lösung für das nachträgliche Anfasen, die hinsichtlich Effizienz und Qualität dem bisher üblichen Verfahren weit überlegen ist. Und gleichzeitig wird dabei im Vergleich zur Anschaffung eines Roboterarbeitsplatzes nur ein geringer Bruchteil der Investitionskosten fällig. Das Verfahren heißt ABP® – Additional Beveling Process – und wurde von der Firma MicroStep® entwickelt, Hersteller von Plasma-, Laser-, Autogen- und Wasserstrahl-Schneidsystemen.

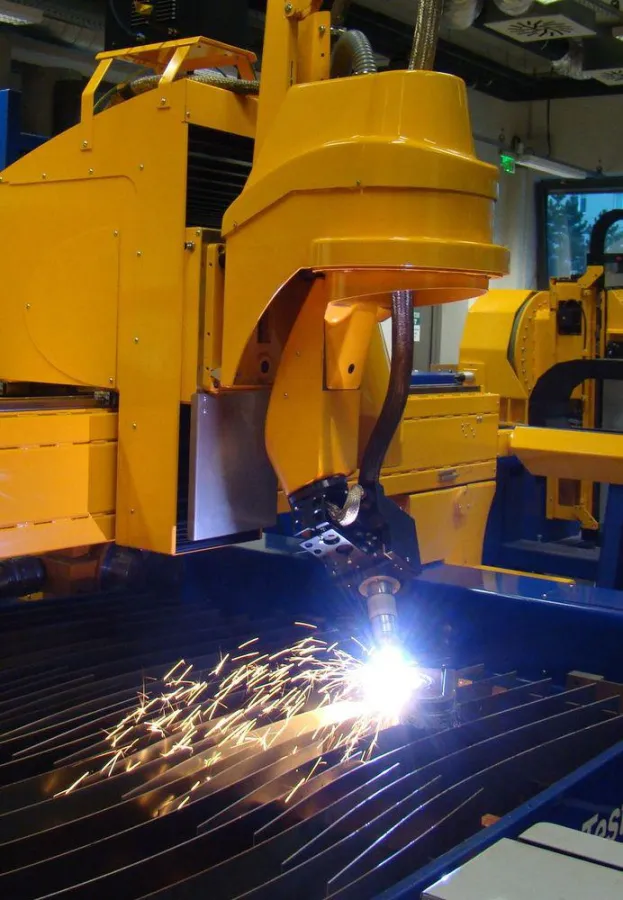

„Die initiale Fragestellung war aus unserer Sicht, warum für das nachträgliche Anbringen von Schweißnahtvorbereitungen überhaupt ein Roboter benötigt wird“, erklärt Dr. Alexander Varga, Entwicklungschef und Geschäftsführer der MicroStep Group. Denn moderne CNC-Schneidsysteme von MicroStep sind mit einem endlos drehenden R5-Rotator ausgestattet und verfügen damit bereits über die Möglichkeit, an Blechen, Rohren, Profilen und Behälterböden präzise Fasenschnitte bis 50° (Plasma, Autogen & Wasserstrahl) vorzunehmen.
ABP®-Scanner eröffnet völlig neue Möglichkeiten
Damit diese Technologie auch für das nachträgliche Anfasen verwendet werden kann, muss das CNC-Schneidsystem lediglich mit dem zusätzlichen ABP®-Laserscanner ausgerüstet werden. Folgendermaßen läuft der Prozess anschließend ab: Zunächst wird die 2D-Zeichnung des zu bearbeitenden Bauteils in die CAM-Software AsperWin® von MicroStep eingelesen. Dann definiert der Maschinenbediener in einem benutzerfreundlichen Interface die nachträglich anzubringenden Fasen. Anschließend generiert das System den Schneidplan für den Fasenschnitt. Um die exakte Position des zu bearbeitenden Bauteils auf dem Schneidtisch zu finden, verwendet die Maschine den ABP®-Laserscanner. Während des Scan-Vorgangs werden die programmierte und die reale Kontur des Bauteils verglichen. Nach anschließender Überprüfung des Startpunktes beginnt der Schneidvorgang. Dabei können V-, Y-, X- sowie K-Fasen realisiert werden. Das System kann dabei auch Teile scannen und bearbeiten, die mit gänzlich anderen Technologien vorgefertigt wurden. Um dauerhaft höchste Genauigkeit zu gewährleisten, wird der Scanner automatisch kalibriert – auf diese Weise wird eine perfekt synchronisierte Aufstellung von Scanner und endlos drehendem R5-Rotator erreicht.
Neues Verfahren birgt viele Vorteile
Im Vergleich zur Bearbeitung fertiger Bauteile mit einem Roboter, besticht das System mit einer ganzen Reihe von Vorteilen: Die komplette Bearbeitung (2D-Zuschnitt und nachträgliches Anfasen) findet an einer Maschine statt – das spart Platz in der Produktion und vermindert den Aufwand bezüglich des Bauteilehandlings erheblich. Zudem sind die Investitionskosten für die zusätzliche Ausrüstung des Schneidsystems mit einem ABP®-Laserscanner im Vergleich zur Einrichtung eines kompletten Roboterarbeitsplatzes äußerst gering. Und das Schneidergebnis auf einer Portalmaschine ist aufgrund der höheren Steifigkeit des Systems – auch beim Fasenschneiden – nach wie vor ungleich präziser.
