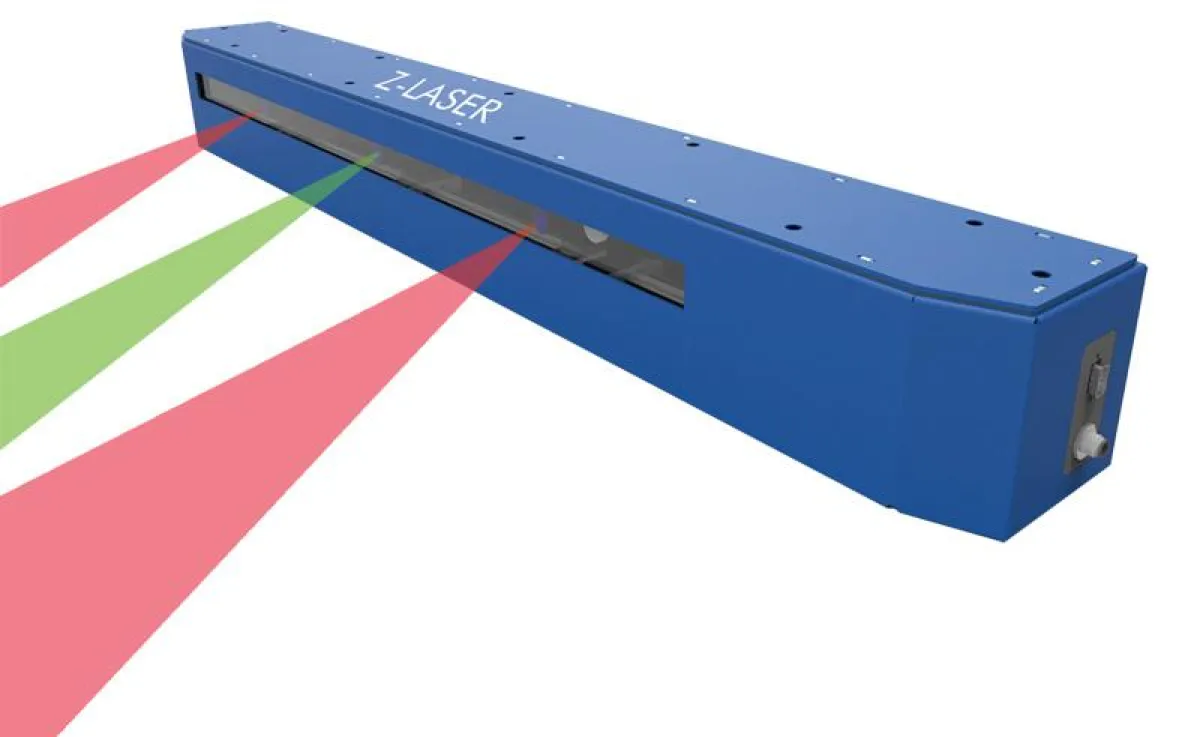

Verfahrbares Linienlasersystem Z-MLLS wird erstmals auf der TIRE 2014 vorgestellt

(openPR) Freiburg. Z-LASER, führender Hersteller von Lasermodulen und Lasersystemen, präsentiert sein verfahrbares Linienlasersystem Z-MLLS erstmals auf der Tire Technology Expo in Köln. Der Name Z-MLLS leitet sich vom englischen Produktnamen „Movable Line Laser System“ ab und ist eine Entwicklung speziell für Reifenaufbaumaschinen. Das Lasersystem wird über der Reifenaufbaumaschine installiert. Die Laserlinien dienen der schnellen und präzisen Ausrichtung.

Gehäuse und Elektronik wurden komplett neu entwickelt. In Kombination mit bewährter Laser- und Spindeltechnik bieten wir ein 10kg leichtes und mit 110x13x13cm Gehäusemaßen kompaktes System, bestehend aus einem mittig fix montierten und zwei gegenläufig verfahrbaren Linienlasern, auf einer wartungsfreien Spindel-Linearachse. Die Verstellgeschwindigkeit liegt bei 300mm/sec. Die exakt parallel ausgerichteten roten oder grünen Laserlinien (Projektionsgenauigkeit ± 0,2 mm/m) sind in der Standardversion für Reifenbreiten bis zu 760mm geeignet. Der nutzbare Arbeitsbereich liegt zwischen 120 - 2500mm. Die Verstelleinheit wird über RS-485 oder USB angesteuert. Die Laser können alternativ auch über portable Geräte via WLAN positioniert werden. Spezielle Anforderungen an Befestigung oder eine variable Laser-Bestückung (rote, grüne oder blaue Linien / 30° oder 90° Öffnungswinkel) werden gerne auf Kundenanfrage realisiert. Für beste Sichtbarkeit auf dunklem Material (schwarzer Gummi) oder bei sehr heller Arbeitsumgebung empfehlen wir grüne Laser.


Z-MLLS – Hauptmerkmale
• Wartungsfreie Spindel-Linearachse
• Projektionsgenauigkeit ± 0,2 mm/m
• Schnittstellen: RS-485, USB. Optional: Ethernet, WLAN; andere auf Anfrage
• Laserprojektion: Rot oder grün, blau auf Anfrage
• Optische Ausgangsleistung: 3-30mW
• Verfahrgeschwindigkeit: bis 300mm/s
• Abmessungen: 1100 x 130 x 128mm (Länge x Breite x Höhe)
• Betriebsspannung: 24VDC ± 10%

Besuchen Sie uns auf der Tire Technology Expo 2014 in Köln, Halle 11.1, Stand 1081.
