(openPR) SKVtec Betriebshinweise
Sicherheitsventil für Seitenkanalverdichter
Ausgangslage
Bei der Luftkompression innerhalb eines Seitenkanalverdichters oder Ringverdichters wird sehr viel Wärme erzeugt. Diese Wärme würde den Motor und letztlich auch die mechanischen Teile der Maschine in kürzester Zeit zerstören, wenn sie nicht permanent abtransportiert werden würde. Der Abtransport der Betriebswärme erfolgt einerseits über die Außenfläche des Motors. Andererseits wird die Wärmeenergie durch den Ausstoß der verdichteten Luft abgeführt. Diese Luft ist in der ausgeblasenen Luft erheblich wärmer als in der angesaugten Luft.
Problem
Wenn der Luftstrom durch eine Blockierung der angesaugten oder der ausgeblasenen Luft unterbrochen wird, dann wird diese Abwärme nicht mehr abtransportiert. Die Maschine würde kaputt gehen. Dabei schmilzt die Isolation der Motorwicklung im Antriebsmotor und letztlich kommt es zum Kurzschluss Motorwicklung und Gehäuse.
Lösung
Der Seitenkanalverdichter wird durch Sicherheitsventile vor Luftmangel und damit vor Überhitzung geschützt.
Die Technologie

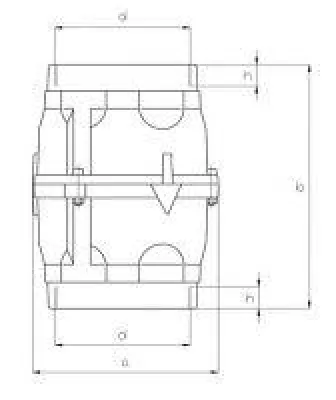

Wir unterscheiden Vakuumbegrenzungsventile für die Saugseite (Vakuumseite) des Seitenkanalverdichters und Druckbegrenzungsventilen für die Druckseite des Seitenkanalverdichters.
Das Vakuumbegrenzungsventil wird auf der Saugseite eines Seitenkanalverdichters möglichst nahe am Maschineneinlassflansch installiert. Es öffnet, sobald ein durch eine Stellschraube eingestellter Vakuumdruck erreicht wird. Der ursprüngliche Lufteinlass ist dabei durch eine Verstopfung o.ä. verschlossen und das Vakuumbegrenzungsventil öffnet sich und ermöglicht dem Seitenkanalverdichter die notwendige Kühlung durch angesaugte Luft. Das Überhitzen wird vermieden.
Das Druckbegrenzungsventil wird auf der Druckseite des Seitenkanalverdichters möglichst nahe am Maschinenauslassflansch installiert. Es öffnet, sobald ein durch eine Stellschraube eingestellter Überdruck erreicht wird. Der eigentliche Luftauslass (Druckseite) ist dabei durch eine Verstopfung o.ä. verschlossen. Durch das Öffnen des Druckbegrenzungsventils wird die notwendige Kühlung des Seitenkanalverdichters gewährleistet und das Überhitzen vermieden.
Auf unserem SKVtec – Onlineshop finden Sie günstige Sicherheitsventile für die angebotenen Seitenkanalverdichter. Informieren Sie sich auch über die neuen Vakuumbegrenzungsventile aus
Aluminium und warum diese besser als die bisher erhältlichen aus Plastik sind.
Ihr SKVtec – Team
