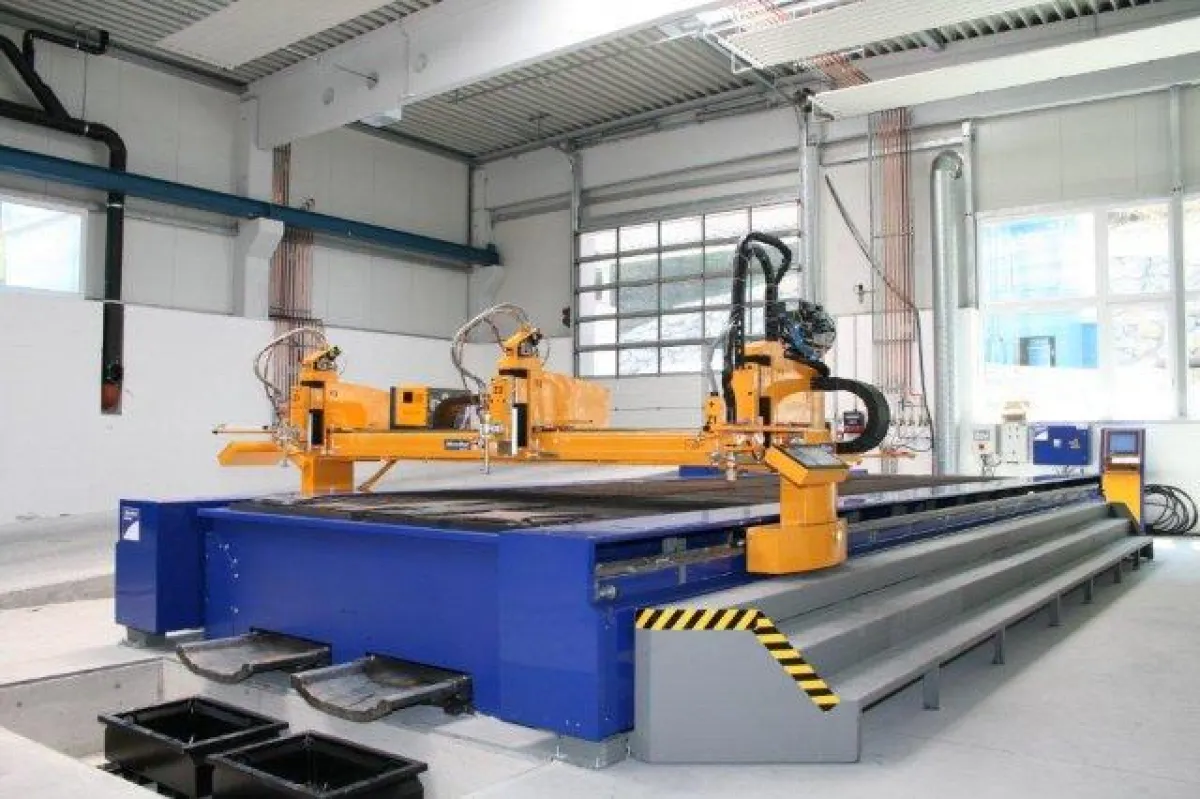

Schwingfördertisch – einfacher, praktischer, sauberer

(openPR) Die Segmentbauweise des CNC-Schwingfördertisches gewährleistet eine optimale Erfassung der Schadstoffe, auch wenn der Tisch nicht komplett abgedeckt ist, wobei eine relativ geringe Luftmenge erforderlich ist. Ein Absaugkanal ist an beiden Längsseiten teilintegriert. Die Betätigung der Absaugklappen wird über Pneumatikzylinder direkt über die MicroStep CNC-Steuerung realisiert. Die Absaugkanäle sind durch Revisionstüren leicht von außen zugänglich. Für den Anschluss des Brenntisches zur Betätigung der Pneumatikzylinder ist ein Druckluftanschluss von 4 bar notwendig.


Unter der Schneidfläche des Brennschneidtisches befinden sich je nach Schneidbreite eine oder mehrere Schwingrinnen über die gesamte Länge des Schneidtisches.
Schlacke und kleine Teile fallen durch das Schneidrost auf diese Rinnen und werden durch deren kontrolliertes, permanentes Schwingen zu einer Seite geordnet aus dem Tisch heraus gefördert.
Betriebs- und Stillstandsdauer des Schwingfördersystems werden entsprechend dem Schneidprozess (Verfahren, Materialien, Teilegrößen, etc.) eingestellt.

Der Betrieb des Schwingförderes ist sehr wartungsarm und wenig störanfällig. Alle innenliegenden Komponenten sind leicht zugänglich, die Absaugkanäle sind mit Revisionstüren ausgestattet.

Auffangen des Materials

Am Ende der Schwingrinnen kann das Material auf verschiedene Arten aufgefangen werden:

1. Das Material fällt auf den Hallenboden und wird durch den Maschinenbediener regelmäßig entsorgt.
2. Das Material fällt in Container, die in einer dafür vorgesehenen Grube stehen. Diese Grube muss der Kunde in das Fundament einbringen.
3. Das Material fällt auf ein querlaufendes Förderband und wird in einen zentralen Schrottcontainer gefördert.

Optimale Erfassung der Schneidstäube

Der Schwingfördertisch ist in Absaugsegmente unterteilt und mit unseren strömungsoptimierten, teilintegrierten Absaugkanälen an einer oder beiden Längsseiten ausgestattet. Dadurch wird eine optimale Erfassung der Schneidstäube auch dann gewährleistet, wenn der Tisch nicht komplett mit Blechen abgedeckt ist.
