Kanalinspektion, Reinigung und Vermessung mit Lindauer Schere und ASYS

(openPR) Häufig stoßen gewöhnliche Kanal-TV-Systeme bei der Inspektion und Vermessung von Kanälen und Abwasserleitungen an ihre Einsatzgrenze. Bei manchen Systemen ist bereits am ersten Abzweig das Ende der Inspektion erreicht. Das Problem des Abbiegens im Untergrund hat JT-elektronik mit der Lindauer Schere erfolgreich gelöst. Die Lindauer Schere ist eine patentierte abbiegefähige Farb-Dreh-Schwenkkopfkamera für die ganzheitliche Erfassung und Dokumentation des Kanal- und Leitungsverlaufs von Grundstücksentwässerungsanlagen. Ausgehend von Revisionsöffnungen und Schächten, oder als Satellitensystem vom Hauptkanal aus, kann die Lindauer Schere das gesamte Grundstücksentwässerungssystem inspizieren, reinigen und dokumentieren.

Die Technik der Lindauer Schere erlaubt es, das Entwässerungsnetz mit allen Abzweigen und Verästelungen zu inspizieren und zu dokumentieren und in Verbindung mit dem 3D-Kanalverlaufsvermess-System ASYS zusätzlich zu vermessen. Der Anwender des Systems muss weder Winkel noch Rohrbogen schätzen. Der Sensor errechnet die Winkel aufgrund der Kamerabewegung, welche exakt den Rohrverlauf repräsentiert. Auch mehrere oder komplett in Bogen und Höhenlage sich verändernde Leitungsverläufe werden im flexiblen Modus berechnet und erfasst und in Verbindung mit der Verarbeitungssoftware realitätsgetreu abgebildet.

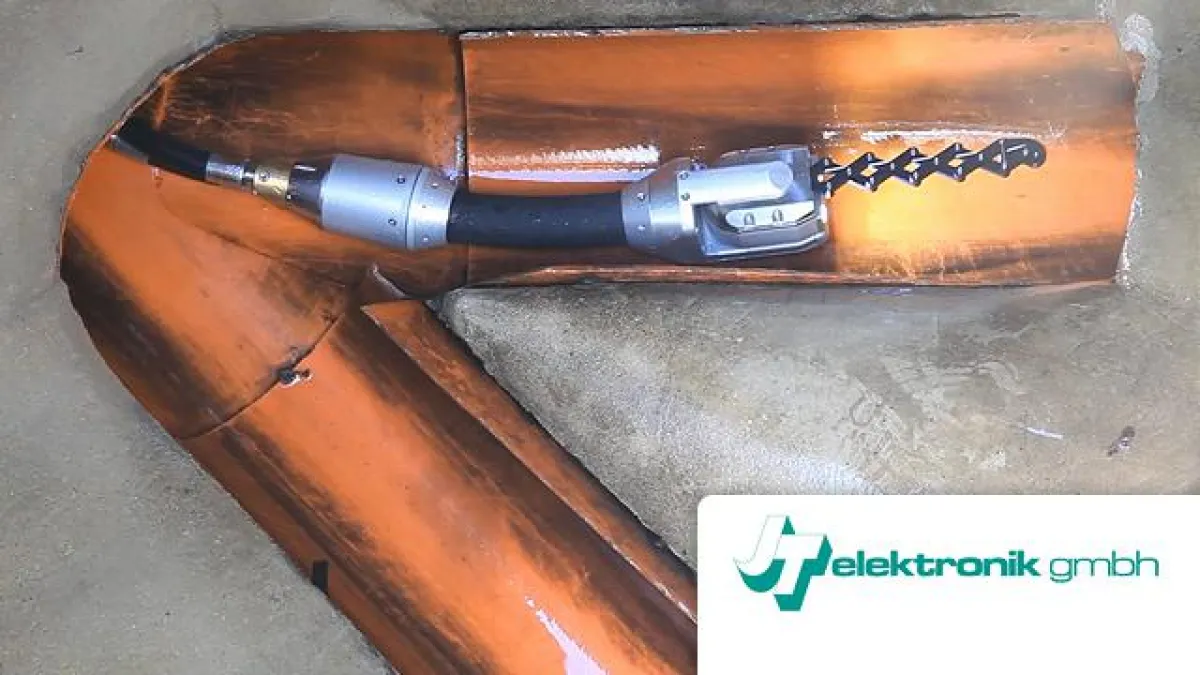

Das Funktionsprinzip der Lindauer Schere ist erstaunlich einfach: Ist der Kamerakopf vor einem Abzweig positioniert, fährt eine auf dem Kamerakopf montierte, horizontal verschwenkbare Scherenmechanik in den Seitenzulauf ein. Hat die Scherenspitze an der Wand des Abzweigs ein Widerlager gefunden, führt der erneute mechanische Vorschub der Kamera sie zwangsläufig in den Anschluss hinein. So können auch mehrere Abzweige nacheinander durchschoben bzw. durchspült werden.

Einen informativen Überblick über Funktionen und Einsatzgebiet der Lindauer Schere aus dem Hause JT-elektronik liefert der Produktfilm:
