(openPR) Effi-Lase ist ein Beleuchtungssystem von Effilux zur 3D Rekonstruktion mittels Profilometrie. Das Effi-Lase projiziert starkes LED-Licht mittels einer speziellen Optik als extrem dünne Linie(n) auf ein zu untersuchendes Objekt. Durch die geometrische Form des Objekts werden die projizierten Linien verzerrt. Eine Kamera nimmt diese Verzerrung auf und per Softwarealgorithmus lässt sich die 3D-Form des Objektes rekonstruieren. Üblicherweise werden hierzu Laser-Projektoren eingesetzt.
Durch die LED-Technik des Effi-Lase erlaubt jedoch jegliche Farben (z.B. weiß) und vermeidet Blendungen der Kamera durch Reflektionen auf spiegelnden Objektoberflächen. Auch bringt das Effi-Lase im Vergleich zu Laserprojektoren viele Vorteile mit sich, da es nicht unter die Arbeitsschutzbestimmungen für Laser-Produkte fällt.
Beispiel-Anwendungen

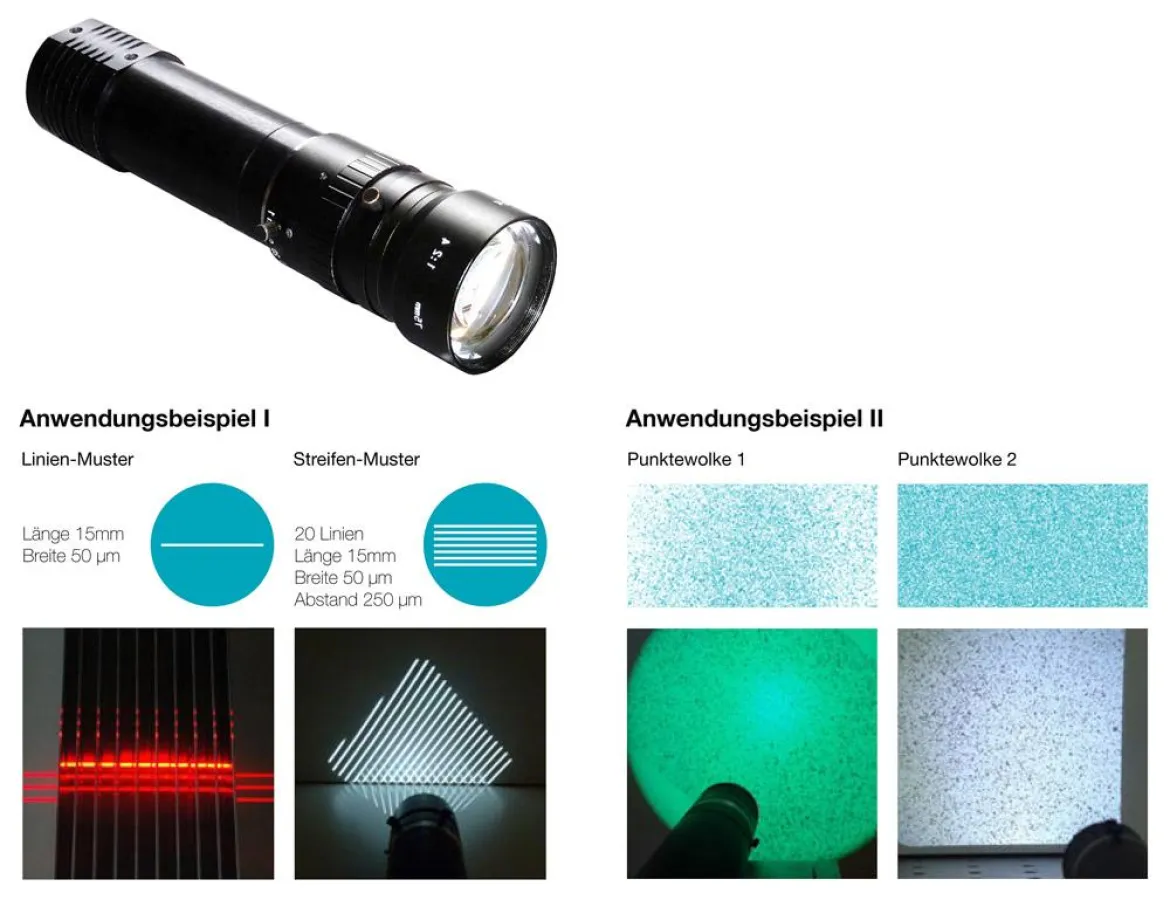

• Linien-Muster für Triangulation
Ein 3D-Oberflächen-Inspektionssystem soll Mikrodefekte auf einer Carbon-Struktur für die Luftfahrt erkennen. Die Qualität der Linie ermöglicht es dem Hersteller Defekte in der Carbon-Struktur sichtbar zu machen, die mit einem klassischen Laser, aufgrund von Reflektionen nicht zu erkennen wären. Die nahezu reflektionsfreie Linie erlaubt eine genauere 3D-Erfassung für die Rekonstruktion von kleinen Elementen, wie Zähnen, Klingen oder Diamanten.
Die Auswahl an Farben ist ein weiterer Pluspunkt von Effi-Lase. Es ermöglicht das Scannen von Teilen, bei denen die Farbe und Textur eine Herausforderung darstellt, wie zum Beispiel bei der Inspektion von Obst und Gemüse.
• Punktwolken-Muster zur Tiefenschätzung mit einer einzelnen Kamera
3D-Roboterführungen können diese Technologie für Verpackungssysteme verwenden. Es ermöglicht einer einzelnen statischen Kamera die dreidimensionale Tiefenschärfe zu erfassen. Darüber hinaus ist die gesamte Lichtleistung deutlich höher im Vergleich zu einem Laser, jedoch ohne Augenschäden zu verursachen. Durch das Industrie-Gehäuse und die Verwendung einer LED-Lichtquelle hat Effilux eine extrem zuverlässige Beleuchtungs-Lösung entwickelt.
Mithilfe von 2 Kameras und der Effi-Lase Punktwolke haben Systemintegratoren bereits eine Software entwickelt, die den Blickwinkel auf ein Objekt mit präziser Genauigkeit erlaubt. Andere Kunden analysieren damit die Schwingungen von sich drehenden Teilen.
Vorteile:
• Hohe Messgenauigkeit
• Hohe Leistung: 1 mW bis 5 mW für Linienprojektion und 50 mW für Punktwolken-Projektion
• Perfekte, scharf definierte Kanten
• Kein Rauschen (keine Beugungs- und Streuungseffekte)
• Exzellente gleichmäßige Ausleuchtung
• Einfache Installation
• Keine Gefahr für die Augen
• Kompaktes Gehäuse
• Geringe Wartungund sehr lange Lebensdauer
• Arbeitsabstand von 50 mm bis 2000 mm mit standard C-Mount
• Jede Art von Muster verfügbar: Linie, Streifen, Kreuz, Gitter, Kreise, Punktwolken und kundenspezifische Lösungen
• Umfassendes Angebot an Farben von UV bis Nah-IR, sowie Weiß
• Dimmbereich von 0-100%
Range:
• Effi-Lase C-Mount – einstellbare Mechanik und einstellbarer Abstand für C-Mount
• Effi-Lase LF – inkl. Projektionsoptik (Linienprojektion bei 500 mm Arbeitsabstand, 100 um Linienstärke)
• Effi-Lase Custom – Effi-Lase-Produkte mit individueller optischer Leistung, Mechanik & Projektionsmustern
