Lüfterfreier embedded 3,5“ SBC mit hoher Grafik-Auflösung

(openPR) Die COMP-MALL GmbH stellt einen embedded 3,5“ SBC, Modell WAFER-CV-N26001/D27001, mit Intel® Atom™ N2600 oder D2700 Prozessor und Intel® NM10 Chipsatz für hochauflösende Grafik-Anwendungen vor. Dieses stromsparende und leistungsstarke CPU Board bietet mit dem zusätzlichen Grafikchip Chrontel CH7511 Auflösungen bis 2560 x 1600 Punkte über den LVDS Ausgang und 1920 x 1200 als VGA. Das Modell WAFER-CV-N26001/D27001 basiert auf der Intel® Cedarview Platform (Cedar-Trail CPU mit NM10), UEFI BIOS für schnelles booten, SO-DIMM DDR3 bis 4 GB, nur 12 VDC Versorgung und mSATA SSD Speicher.

- Intel® Atom™ D27001/N26001 Prozessor
- UEFI BIOS, NM10 Chipsatz, Kühlschale
- PCIe Mini Card
- bis 4 GB DDR3 Speicher
- nur 12 VDC, SATA II, Audio
- 24 & 18 bit LVDS und VGA, dual Display
- Auflösungen bis 2560 x 1600 Punkte

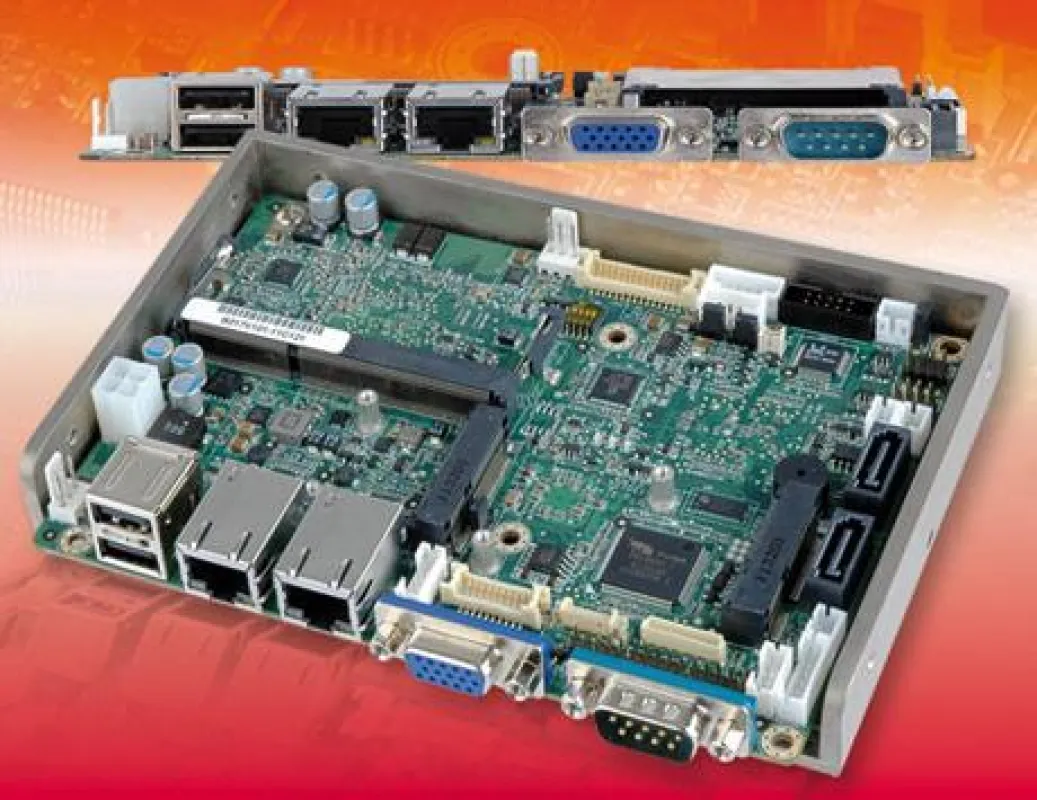

Der 3,5“ SBC wird mit Open Frame Heatsink (Alu-Kühl- und Montageschale) geliefert. Diese gibt die entstehende Wärme von Prozessor und Chipsatz direkt an Gehäuse- und Maschinenteile ab. Eine Luftzirkulation zur Kühlung ist nicht notwendig.
Auf der Oberseite befindet sich der SO-DIMM DDR3 Sockel und ein PCIe Mini card Steckplatz, geeignet auch für mSATA SSD Speicher.
Der integrierte GMA 3650 (400 MHz) für N2600 und GMA 3600 (640 MHz) für D2700 bietet sehr gute Grafiken über VGA sowie 18 und 24 bit LVDS Ausgänge mit Dual Display Betrieb.

Als weitere Schnittstellen sind vorhanden : SATA II mit 5V, Dual GLAN, HD Audio mit Realtek ALC662, 8x USB 2.0, 4x COM-Schnittstellen, je 4 x digitale E/A, zwei Lüfterstecker und PS/2-Keyboard/Mouse. Für Erweiterungen steht ein PCIe Mini card Steckplatz zur Verfügung.
Ein Watchdogtimer für automatischen Neustart ist ebenso vorhanden, wie die hilfreiche „One Key Recovery“ Funktion.
Die Karte arbeitet im Bereich von -20° bis 70°C (N2600 CPU), hat weniger als 14W Verlustleistung mit 1 GB DDR3 und Langzeitverfügbarkeit ist gegeben.
Das Datenblatt finden Sie unter http://www.comp-mall.de/WAFER-CV-D27001-R10.html

Das Modell WAFER-CV-N26001/D27001 kann leicht in das Gehäuse ECW-281 von COMP-MALL eingebaut werden und eignet sich besonders für Systemhersteller von Maschinenlösungen, HMI, Panel-PC und Digital Signage Anwendungen. COMP-MALL konfiguriert diese CPU-Karte auch nach Kundenwunsch und bietet Software / OS Anpassungen.

Als ergänzende Produkte sind von COMP-MALL erhältlich : Gehäuse, Netzteile, Displays in den Größen von 4,3“ bis 42“ und Tastaturen.
