(openPR) 07.09.2011 | Ersatzbrennstoff Heizkraftwerk der Spreerecycling GmbH & Co. KG, Spremberg, Deutschland

Massive Bauteile mit hohem Bewehrungsgrad und Gewicht sowie große Höhen – das sind die Herausforderungen beim Bau des neuen Heizkraftwerks im Spremberger Industriepark Schwarze Pumpe. PERI plante und lieferte hierzu die umfassende Schalungs- und Gerüstlösung. Der kombinierte Einsatz von Kletterschalung, Zugangstechnik, Bewehrungs- und Traggerüst bis hin zum Schwerlastturm ist dabei optimal auf die Baustellenanforderungen abgestimmt.

Nur 18 Monate stehen dem Baustellenteam der Glass Ingenieurbau Leipzig GmbH zur Verfügung, um den über 50 m hohen Kraftwerkskomplex mit Brennstoff- und Schlackebunker, Kesselhaus und Abgasreinigung sowie einer Anlieferhalle im Rohbau fertigzustellen. Die Inbetriebnahme ist für Anfang 2013 geplant, dann erzeugt das Kraftwerk 110 Megawatt thermische Leistung. Die kurze Bauzeit bedingt nicht nur die Bereitstellung großer Schalungs- und Gerüstmengen, sie erfordert außerdem eine perfekt aufeinander abgestimmte Planung des eingesetzten Systemgeräts.

Schwere Traggerüste im System realisiert

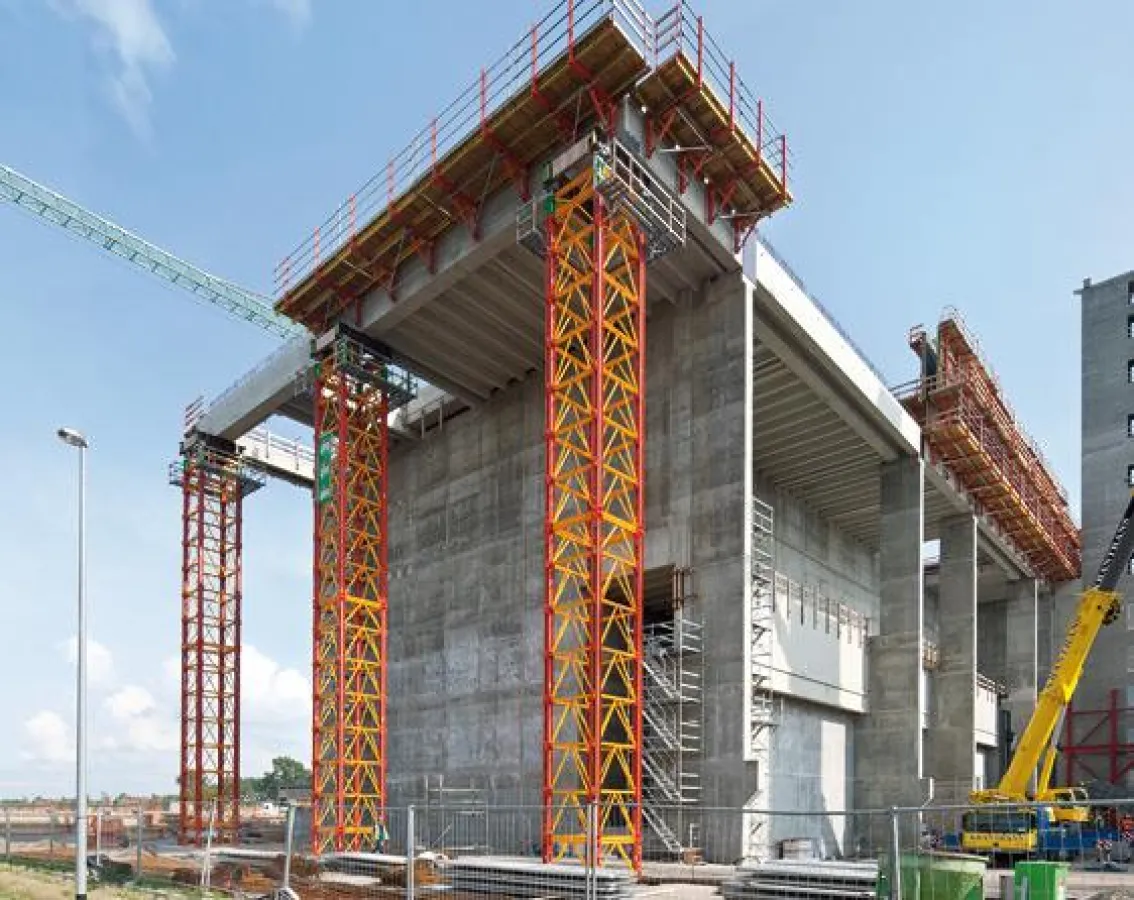

Vier VARIOKIT Schwerlasttürme unterstützen die auskragenden Bauteile temporär. Bei einer Unterstützungshöhe von 23,60 m pro Stiel trägt jeder Stiel des schweren Traggerüsts 560 kN Last – ein Turm kommt damit auf mehr als 200 Tonnen. Die Montage der Schwerlasttürme erfolgte einfach und gefahrlos am Boden liegend in jeweils zwei 10 m Schüssen, ergänzt mit der entsprechenden Basis- und Kopfeinheit.

Die Möglichkeit der Kombination der Einheiten mit dem PERI UP Rosett Flex Modulgerüstsystem erlaubt die Ausbildung von sicheren Arbeitsplattformen im Kopfbereich. Diese wurden bereits am Boden liegend an das Lehrgerüst fixiert und zusammen mit der Turmeinheit aufgerichtet. Damit waren keine riskanten Montagevorgänge in großer Höhe notwendig.

Flexibel und vielseitig im Gerüstbau
Das PERI UP Gerüstsystem bildet außerdem die Basis für sämtliche Zugänge sowie für die Trag- und Bewehrungsgerüste auf der Baustelle. Das Glass Baustellenpersonal montiert die Gerüsteinheiten und passt diese dem Baufortschritt kontinuierlich an. Die flexiblen Einsatzmöglichkeiten des Systems maximieren dabei die Auslastung des Materials. Von Vorteil ist auch die Kranbarkeit großer Gerüsteinheiten, die das Umsetzen deutlich beschleunigt.

Für eine schnelle und sichere Erreichbarkeit aller Arbeitsplätze zählen unzählige Treppentürme. 75 cm breite, leicht zu handhabende Treppenelemente werden eingesetzt, um die bis zu 60 m hohen Zugänge zu realisieren. Die zulässige Belastung der hochfesten Aluminium-Treppenläufe beträgt 2,0 kN/m². Mit leichten und tragfähigen Systembauteilen des flexiblen Systems PERI UP Rosett Flex werden auch die Laufwege und Podestübergänge hergestellt.

PERI UP wird vom Glass-Team zudem als typengeprüftes Traggerüst für Unterstützungshöhen bis zu 20 m eingesetzt. Das metrische Rastermaß sorgt hierbei für eine maximale Anpassung der Tragkonstruktion an die vorhandenen Lasten – und folglich für eine Optimierung des Materialbedarfs. Darüber hinaus dient PERI UP auch als Bewehrungsgerüst. Die Einheiten sind bis zu 10 m hoch und lassen sich ohne aufwändige Umbauarbeiten als 60 m² große Umsetzeinheiten mit dem Kran in den nächsten Bauabschnitt versetzen.

Großflächig Klettern
Das Klettergerüstsystem CB 240 und die Träger-Wandschalung VARIO GT 24 bilden kranversetzbare Kletterschalungseinheiten zur Herstellung der massiven Gebäudewände mit Betoniertakthöhen von 4 m. Das entwickelte Schalungskonzept erforderte insbesondere die Anpassung der unterschiedlichen Klettertakte an die schwierige Geometrie: Die Wände verfügen über gevoutete Ecken und verjüngen sich nach oben von 1,40 m auf 0,30 m. Die PERI Lösung berücksichtigt alle unterschiedlichen Klettertakte, pro Klettertakt werden dabei jeweils 10 cm Wandstärkendifferenz angepasst.

Bauunternehmen: Glass Ingenieurbau Leipzig GmbH
Projektbetreuung: PERI Cottbus/Leipzig und Weißenhorn

PERI Systeme im Einsatz
- PERI UP Gerüsteinheiten
- CB Klettersystem
- VARIO GT 24 Träger-Wandschalung
- PERI UP Rosett Stützturm
- VARIOKIT Schwerlastturm
- PERI UP Gerüsttreppe 75
