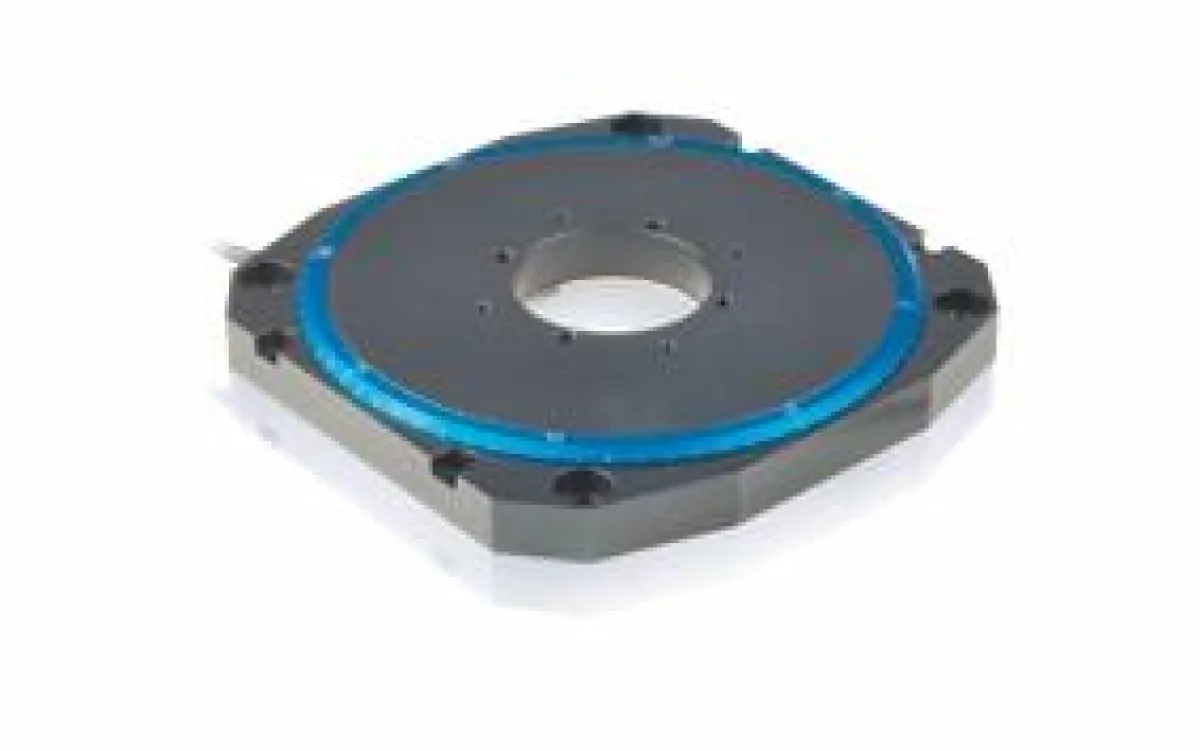

(openPR) Mit nur 15 mm Bauhöhe ist der Rotationstisch M-660 von Physik Instrumente (PI) einer der flachsten Mikrostelltische auf dem Markt. Jetzt bietet eine neue Variante mit höherer Positionsauflösung von 4 µrad weitere Möglichkeiten der Anwendung zum Beispiel bei präzisen Inspektionsaufgaben. Der neue Verstelltisch M-660.45 hat eine freie Apertur mit 35 mm Ø. Kompakte Kombinationen mit Lineartischen sind möglich.
Die von PI entwickelte einzigartige PILine® Piezomotor-Technologie sorgt sowohl für die kompakte Bauweise als auch für die hohe Geschwindigkeit von bis zu 2 Umdrehungen pro Sekunde. Die integrierten U-164 PILine® Linearmotoren bieten ein maximales Drehmoment bis 0,3 Nm unabhängig von der Bewegungsrichtung, der Versteller ist auf eine maximale Last von 1 kg ausgelegt. Die Ultraschall-Piezomotoren übertragen die Kraft direkt auf den keramischen Läufer an der bewegten Plattform und halten so die Position stabil, sogar im ausgeschalteten Zustand.
Presseinformation
Besonders flacher Präzisions-Rotationstisch durch PILine® Technologie
Diese Pressemeldung wurde auf openPR veröffentlicht.
Verantwortlich für diese Pressemeldung:Physik Instrumente (PI) GmbH & Co. KG
Auf der Roemerstrasse 1
76228 Karlsruhe
Germany
www.pi.ws
Phone + 49 721 48 46 - 0
Fax + 49 721 48 46 - 1019
Auf der Roemerstrasse 1
76228 Karlsruhe
Germany
www.pi.ws
Phone + 49 721 48 46 - 0
Fax + 49 721 48 46 - 1019
Über das Unternehmen
Bekannt für hohe Qualität, nimmt das Unternehmen PI seit vielen Jahren eine Spitzenstellung auf dem Weltmarkt für präzise Positioniertechnik ein. Seit 40 Jahren entwickelt und fertigt PI Standard- und OEM-Produkte mit Piezo- oder Motorantrieben. Neben drei deutschen Werken ist PI weltweit mit acht Niederlassungen und insgesamt über 500 Mitarbeitern vertreten.
Pressebericht „Besonders flacher Präzisions-Rotationstisch durch PILine® Technologie“ bearbeiten oder mit dem "Super-PR-Sparpaket" stark hervorheben, zielgerichtet an Journalisten & Top50 Online-Portale verbreiten:
Disclaimer: Für den obigen Pressetext inkl. etwaiger Bilder/ Videos ist ausschließlich der im Text angegebene Kontakt verantwortlich. Der Webseitenanbieter distanziert sich ausdrücklich von den Inhalten Dritter und macht sich diese nicht zu eigen. Wenn Sie die obigen Informationen redaktionell nutzen möchten, so wenden Sie sich bitte an den obigen Pressekontakt. Bei einer Veröffentlichung bitten wir um ein Belegexemplar oder Quellenennung der URL.
Weitere Mitteilungen von Physik Instrumente (PI) GmbH & Co. KG
Nichtmagnetischer Linearaktor mit 2 mm Hub, flacher Bauform und Positionsregelung
2013-11-07 I PI Karlsruhe I Produkte
Physik Instrumente (PI) ersetzt im Linearversteller N-603 einen klassischen piezoelektrischen Aktor durch einen hochauflösenden Piezoschreitantrieb der NEXACT® Serie mit theoretisch unbegrenztem Stellweg.
Reibungsfreie Festkörpergelenke aus Titan führen die Bewegung des Antriebs mit einem Übersprechen von wenigen Mikrometern. Als Positionssensor dienen Dehnmessstreifen mit einer Linearität von ca. 0,25 %, was zu einer Positioniergenauigkeit von ca. 5 µm auf den gesamten Stellweg führt. Das Ergebnis ist …
Neuer Piezoscanner von PI: Große Apertur in kompaktem Format
Mit dem P-763 ergänzt Physik Instrumente (PI) seine Produktlinie piezogetriebener Präzisionskreuztische mit Apertur.
Das XY-Nanopositioniersystem mit einer Seitenlänge von 70 mm besitzt eine zentrale Öffnung mit 30 mm x 30 mm und eignet sich für die Probenmanipulation, Probenpositionierung oder Durchlichtanwendungen.
PICMA® Aktoren für hohe Zuverlässigkeit, kapazitive Sensoren für hohe Positionsstabilität und hohe Auflösung sowie Festkörpergelenksführen kennzeichnen die technologische Ausstattung des Systems. Der P-763 erreicht so einen 20…
Das könnte Sie auch interessieren:
Besonders flacher Vakuum-Präzisionsverstelltisch
… Stillstand sowohl Wärmeentwicklung als auch ein Positionszittern bei aktivierter Regelung, wie sie bei konventionellen Motoren auftreten können.
Die von PI entwickelte einzigartige PILine® Piezomotor-Technologie kommt ohne Spindel und Getriebe aus. Der Direktantrieb ist im Stelltisch integriert und sorgt für die hohe Geschwindigkeit von bis zu mehreren …
XY Kreuztische mit Piezo-Linearmotoren – schneller – flacher – mit neuem Controller
Physik Instrumente (PI) setzt mittlerweile in vielen seiner Positioniersysteme PILine piezokeramische Ultraschall-Linearmotoren ein. Damit sind diese Verstelleinheiten nicht nur deutlich niedriger sondern auch schneller als vergleichbare Systeme mit Motor-Spindel-Antrieb.
PI bietet flach bauende XY Kreuztische mit einer Profilhöhe von unter 30 mm über die gesamte Verstellerfläche – es gibt keine Spindelkanäle, keine angeflanschten Motoren. Die erreichbare Geschwindigkeit beträgt 100 mm/s bei einer Auflösung von bis zu 0,1 µm.
Damit die hohen…

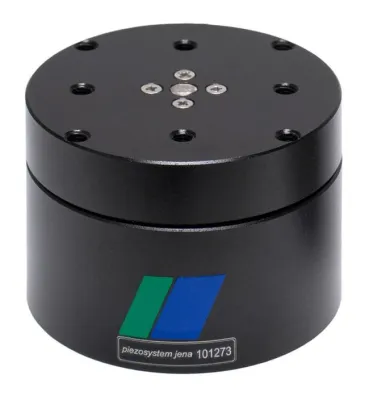

piezosystem jena stellt den neuen Rotationstisch RA–55–40 für kontinuierlichen oder schrittweisen Betrieb vor
