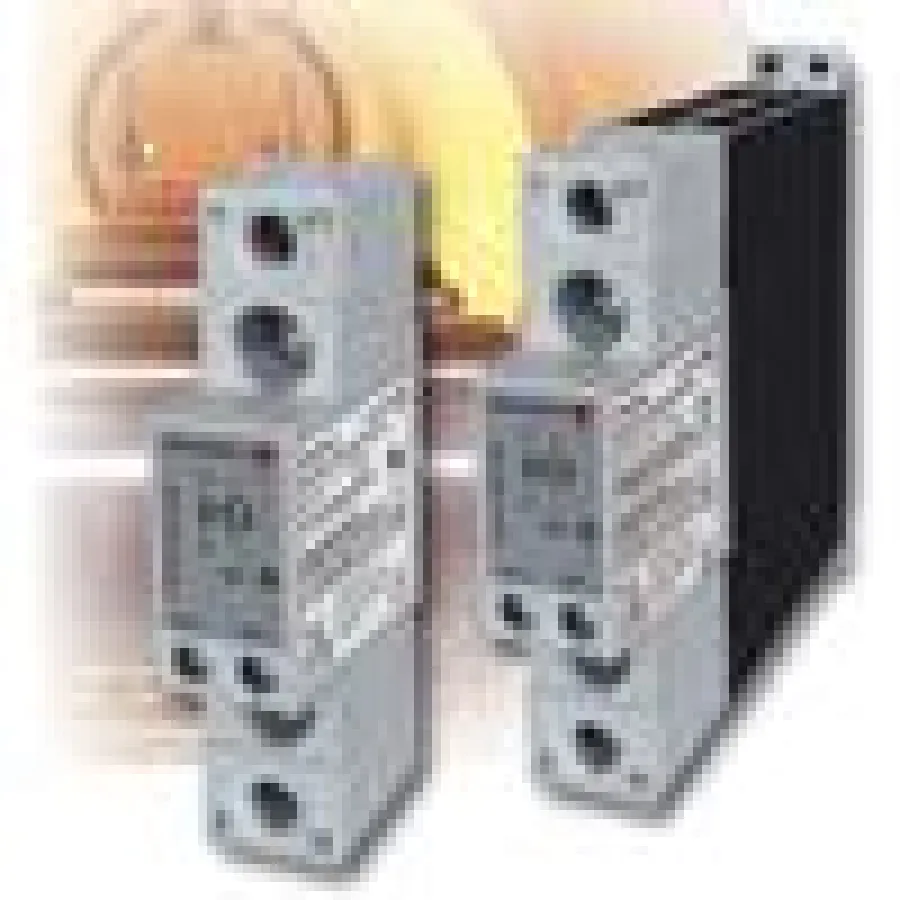

Halbleiterrelais und -schütze mit 17,5 mm Baubreite

(openPR) Die optimierte RG-Serie von CARLO GAVAZZI verringert den im Schaltschrank benötigten
Platzbedarf und reduziert somit die Kosten. Sie besteht aus drei Baureihen: Dem Halbleiterrelais RGS zum Aufschrauben auf Kühlkörper und den Halbleiterschützen RGC und RGH – beide zum Aufrasten auf DIN-Schienen oder zum Aufschrauben auf eine Montageplatte.

Das Halbleiterrelais RGS in dem nur 17,5 mm breiten Gehäuse schaltet Nennbetriebspannungen bis 600VAC und Nennbetriebsströme bis 90AAC. Aufgrund des Hohen Grenzlastintegrals I²t von bis zu 6600A²s ist eine Absicherung mit Sicherungsautomaten möglich. Die Befestigungsmaße für die Kühlkörpermontage sind mit den bisherigen Halbleiterrelais identisch. Diese RG-Serie kann als D-Type mit einer Steuerspannung von 4-32VDC oder als A-Type mit 20-275VAC/20-190VDC angesteuert werden. Der Überspannungsschutz des Schaltausgangs erfolgt standardmäßig mit einem RC-Glied und für zusätzlichen Schutz über einen Metalloxid-Varistor.

Mit einer Baubreite von nur 17,5, 35 und 70 mm sparen die Halbleiterschütze RGC und RGH gegenüber den bisherigen Geräten jeweils mehr als 20% Platz. Die Nennbetriebsströme mit den entsprechenden Baubreiten sind 20AAC (17,5 mm), 30AAC (22,5 mm), 40AAC (35 mm) und 60A (70 mm) - bei einer Nennbetriebsspannung von bis zu 600VAC. Alle Nenndaten gelten bei 40°C Umgebungstemperatur mit einem Derat ing von 0° bis hin zu 80°C. Die Reihe RGH ist zusätzlich mit einer hohen Sperrspannung von 1600Vs sowie hohen Werten für I²t und die Stoßstromfestigkeit (ITSM) verfügbar. Beide Halbleiterschütze sind nach UL für „fieldwiring“ getestet und zugelassen.

Die RG-Serie entspricht dem Halbleiterrelais-Standard EN/IEC 62314 und den Halbleiterschütz- Standards EN/IEC 60947-4-2 und EN/IEC 60947-4-3. Schock- und Vibrationstest genügen den Eisenbahnstandard IEC/EN50155 und EN/IEC 61373:1999 von bis zu 2 g.

Diese sowie weitere aktuelle Produkte sind auf der diesjährigen SPS/IPCDrives in Nürnberg zu sehen – Halle 7, Stand 7-194
