KTS bietet RFID OEM Modul für 13,56MHz an

(openPR) Das Unternehmen KTS aus Mönchengladbach mit Schwerpunkt RFID-Systeme und Lösungen bietet ein kostengünstiges RFID OEM Modul für 13,56MHz Anwendungen an. Das Modul ist sowohl für den „Erstkontakt“ im RFID Umfeld, wie auch für professionelle RFID Anwender gedacht, die schnell und unkompliziert eine RFID-Funktion in ihre Applikation integrieren wollen. Es unterstützt den vollen Umfang des ISO 15693 Standards und dient zum Beschreiben und Lesen von Transpondern.

Der Kunde kann über eine mitgelieferte Bauteilbibliothek mit Schaltsymbolen und einem Footprint das Modul zeitnah und kostengünstig in seine bestehende Schaltung integrieren. Der Vorteil besteht ganz eindeutig in der Tatsache, dass sich der Kunde nicht tief in die ISO Standards einarbeiten muss, dass er sich nicht um die eigentliche RFID Funktionalität im Detail kümmern muss, sondern wie bei Bluetooth oder WLAN Modulen sich einfach die RFID Schreib- / Lesefunktion zu nutzen machen kann. Die zu verwendenden Ein- und Ausgänge lassen sich aus der Dokumentation leicht entnehmen. Dies spart in teuren Entwicklungsprozessen Geld und Ressourcen.

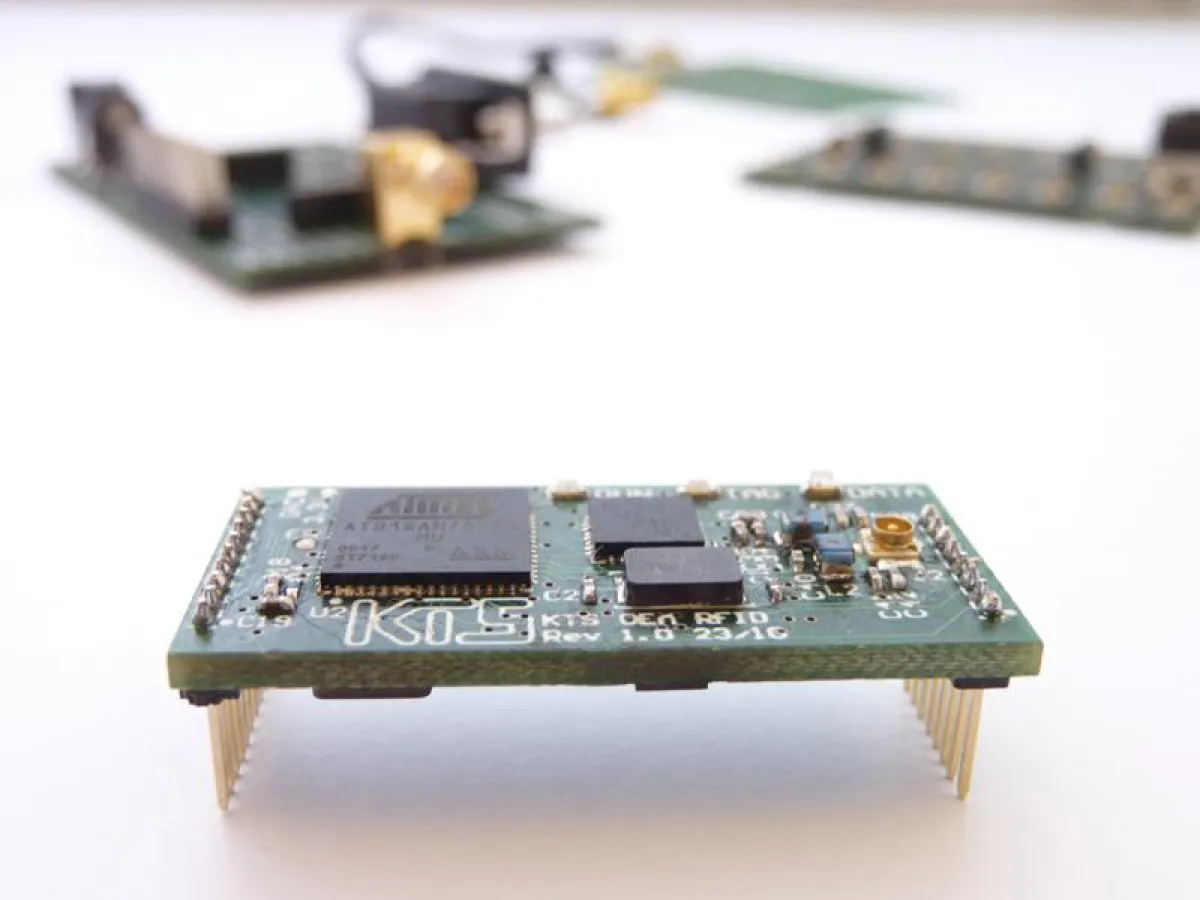

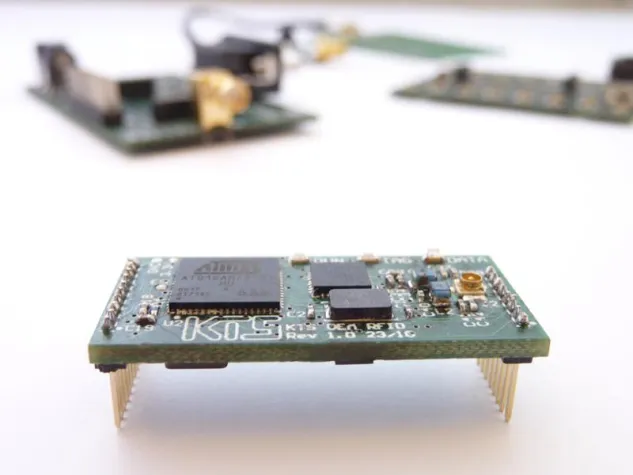

Das Modul besteht aus einem RFID-Transceiver, der die Kommunikation mit dem Transponder übernimmt und einem Mikrocontroller, der die zur Ansteuerung benötigten Schnittstellen über Stiftleisten zugänglich macht. Zu den Schnittstellen gehören eine UART-kompatible serielle Schnittstelle zur Ansteuerung des Moduls, eine HF-Schnittstelle mit 50 Ohm Ausgangsimpedanz zum Anschluss von Antennen sowie eine proprietäre Schnittstelle zur Ansteuerung von Multiplexern. Die serielle Schnittstelle sowie die Multiplexer-Erweiterung verfügen über CMOS-kompatible Logikpegel.

Über drei LEDs signalisiert das Modul den Betriebsstatus. Dazu gehört die Signalisierung wenn Daten über die Schnittstelle übertragen werden, wenn Transponder im Feld des Readers detektiert werden sowie den Status, wenn sich das Modul im Scan-Modus befindet.

Das Modul kann auch zusammen mit einem Evaluation Board bezogen werden. Dadurch ist bei Entwicklungsprozessen sichergestellt, dass vor der Integration der RFID Funktion in die kundenspezifische Schaltung alle Vorkehrungen getroffen wurden. Eine Übersicht über die Details sind den Datenblättern zu entnehmen:

Datenblatt RFID OEM Modul – http://www.kts-systeme.de/wp-content/uploads/DB-KTS-RFIDM1356-001_DEU.pdf
Datenblatt Evaluation Board – http://www.kts-systeme.de/wp-content/uploads/DB-KTS-EVALB1356-001_DEU.pdf
