Atlantik Elektronik GmbH präsentiert

(openPR) NCT586xD Controller von Nuvoton
Planegg, 02. August 2010

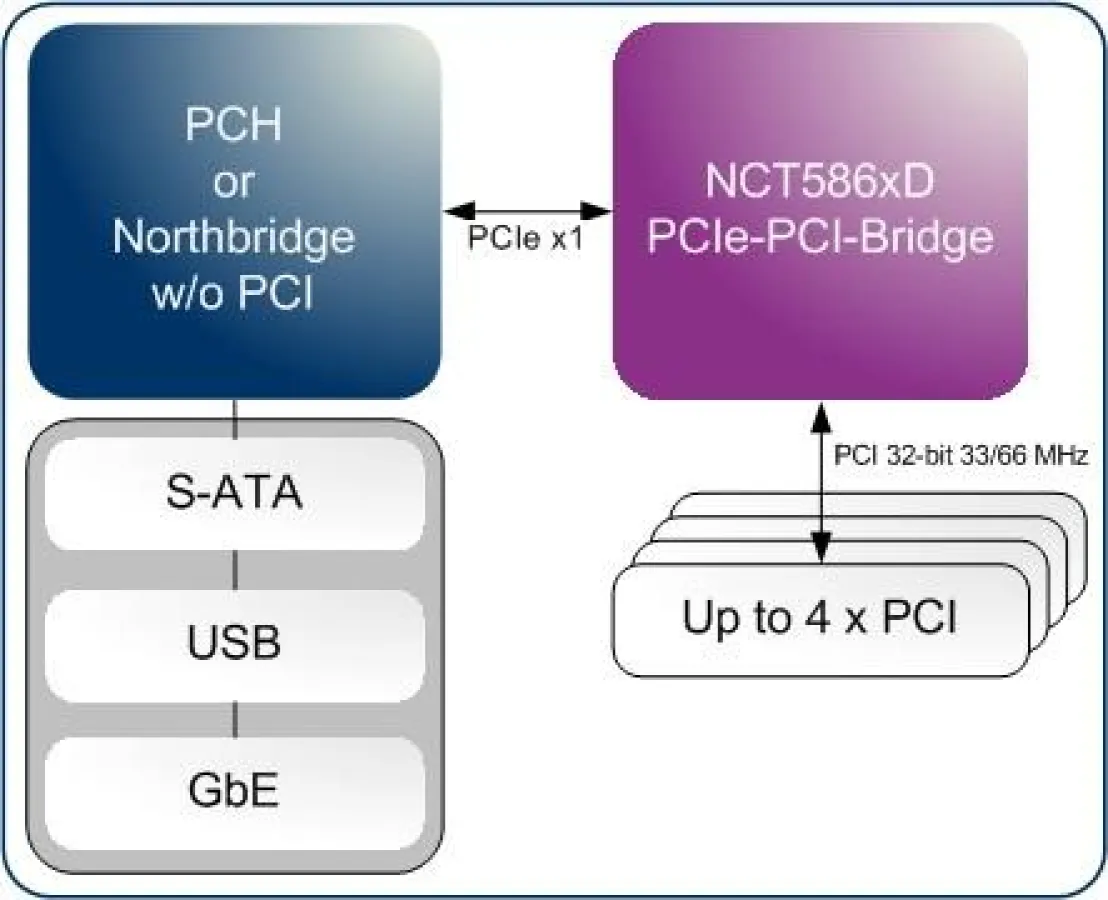

Atlantik Elektronik präsentiert die neue PCI-Express-zu-PCI Bridge Familie von Nuvoton.

Die Controller Familie von Nuvoton hilft, die Kompatibilität aktueller PCI-Karten zu bewahren, denn der Abschied vom PCI-Bus in modernen Chipsätzen rückt näher.

Mainbord-Hersteller, die ihre Produkte mit PCI-Steckplätzen ausstatten wollen, müssen zusätzlich eine sogenannte PCIe-PCI-Bridge auflöten, die einen der PCIe-Ports des Chipsatzes belegt. Genau solche Bridges bietet Nuvoton mit dem NCT586xD an. Um auf Industrie-Mainboards weiterhin PCI anzubieten, reicht ein freier PCIe-Kanal aus.

Der NCT586xD bindet den PCI-Bus über eine einzelne PCIe-Lane (X1) mit einer maximalen Datenübertragungsrate von 250 Mbit/s an.

Neben der PCI Express to PCI/PCI-X Bridge Specification Revision 1.0 unterstützt der Baustein ein sogenanntes transparentes „Forward Bridge Scheme“. Die 32-bit breite PCI-Schnittstelle ist nach PCI Local Bus Specification Revision 3.0 spezifiziert und unterstützt auch die VGA/ISA Adressierung.

Mit Hilfe des sogenannten „Legacy Modes“ lassen sich auch weiterhin Port 80 Debugging-Ausgaben anzeigen. Dies erfolgt entweder über einen Zweidraht-Signalbus oder ein angeschlossenes zweifaches Sieben-Segment-Display.

Die NCT586xD-Familie besteht aus dem NCT5862D, mit der Möglichkeit bis zu zwei PCI Geräte anzuschließen, und dem NCT5868D mit dem sich sogar bis zu vier Geräte miteinander verbinden lassen.
