(openPR) Zur genauen spanenden Bearbeitung werden normalerweise Werkzeugmaschinen oder Bearbeitungszentren eingesetzt. Hohe Kosten und die von ihrer Geometrie begrenzten Werkstückgrößen muss man dabei in Kauf nehmen. Deutlich günstiger und flexibler würde es, wenn man stattdessen mit Industrierobotern arbeiten könnte. Dies scheiterte bisher jedoch an deren Ungenauigkeit. Sie wird verursacht durch die lange serielle kinematische Kette mit nur geringer Steifigkeit. Jetzt gibt es einen anderen Ansatz. Dazu wurden keineswegs Roboter neu entwickelt, sondern serienmäßige Ausführungen mit einer externen Aktorik kombiniert und damit die absolute Genauigkeit erhöht.

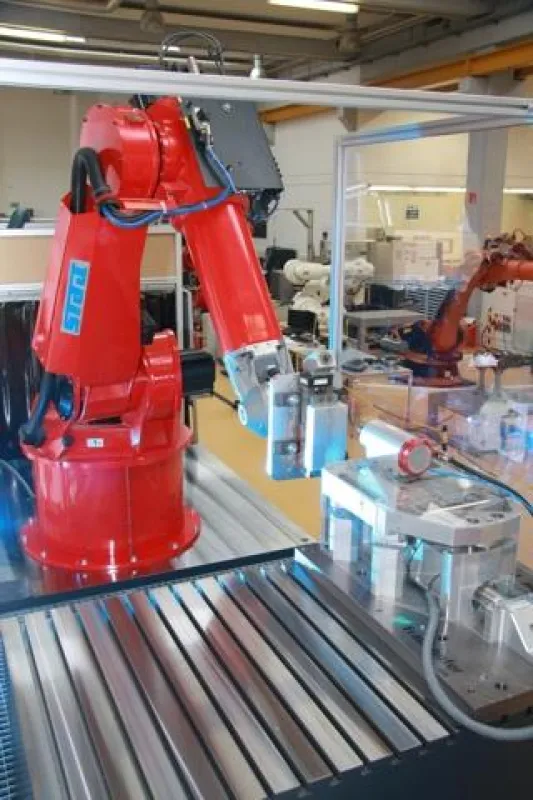

Um mit einem Industrieroboter die für die spanende Bearbeitung notwendige Genauigkeit zur erreichen, wurde am Fraunhofer IPA eine separate Ausgleichsaktorik für den Fräskopf entwickelt. Die an den Roboterfräsanlagen auftretenden Ungenauigkeiten werden online während der Bearbeitung gemessen und direkt dort wo sie auftreten durch die Ausgleichsaktorik in Echtzeit kompensiert. Die Vorteile des Verfahrens liegen auf der Hand: Das Bauteil wird nicht wie beim Bearbeiten mit CNC-Maschinen fest auf einem Tisch verspannt. Der Roboter greift es stattdessen und führt es während der Bearbeitung durch den Fräskopf. Für Handling und Bearbeitung ist damit nur eine Maschine erforderlich; die Investitionskosten sinken, die Flexibilität steigt und außerdem lässt sich eine solche Roboterlösung gut innerhalb von vollautomatischen Produktionsstraßen einsetzen.
Piezoaktoren und Festkörpergelenke
Die Ausgleichskinematik, die einschließlich der Aktorik und Mechanik am Fraunhofer IPA in Stuttgart entwickelt wurde, basiert auf Piezoaktoren der in Karlsruhe ansässigen Firma Physik Instrumente (PI). Für diese Wahl sprachen gleich mehrere Gründe. Die Piezoaktoren arbeiten verschleiß- und reibungsfrei sowie ohne Schlupf. Außerdem können sie mit bis zu 10 g beschleunigt werden und eignen sich für die hohen Frequenzen, die beim Kompensieren der Ungenauigkeiten in der Roboterbahn erforderlich sind.
Da Piezoaktoren prinzipbedingt nur mit kleinen Hüben arbeiten, wurden sie vom IPA mit Festkörpergelenken kombiniert. Auf diese Weise lassen sich in der beschriebenen Anwendung Wege bis zu 690 µm realisieren. Die Verfahrgenauigkeit der Kinematik in allen drei Achsen liegt dabei im Nanometerbereich. Die Festkörpergelenke zur Kraft- und Bewegungsübertragung arbeiten ebenfalls verschleißfrei und wartungsarm. Außerdem sind sie leichter, leiser, steifer, dynamischer und genauer als konventionelle Ausgleichsmechanismen. Piezoaktoren haben damit einmal mehr beweisen, dass sie die technische Weiterentwicklung vorantreiben. Durch die geregelte Roboterlösung erschließen sich der Fräsbearbeitung von Metallen und Kunststoffen neue Möglichkeiten.
