(openPR) Wangen, 12. Juli 2010 – Unter extremen Einsatzbedingungen wie hohen Temperaturen, Beschleunigungen und Schwingungen arbeiten viele DMS-Verstärker unzuverlässig. Außerdem bieten sie oft nur eine geringe Anzahl von Kanälen. Die Firma MSR-Office hat sich diesen Problemen gestellt. In der Produktfamilie eLAS hat der Hersteller zwei ultra-robuste Geräte zur Datenaufzeichnung von Thermoelement des K-Typs und DMS-Sensoren entwickelt.
Die Geräte V-08 und T-16 bieten mobile DMS- und Thermoelemente-Messtechnik, arbeiten auch unter extremen Bedingungen zuverlässig und sind so klein, dass sie auf engstem Raum eingesetzt werden können. Außerdem ist die Applikation der Datenrecorder verhältnismäßig unkompliziert. Diese Vorteile weiß zum Beispiel der Kunde MAN zu schätzen.
Im Kolben eines Schiffsmotors appliziert MAN beide Geräte. Bislang stand man bei Messungen vor folgendem Problem: Die mechanisch hoch sensiblen Sensorleitungen wurden an einer Armschwinge aus dem Kolbenraum herausgeführt und arbeiteten bei 900 Umdrehungen in der Minute nicht mehr zuverlässig. Dies zeigte sich vor allem in der ermittelten Signalqualität. Durch die Messung mit kurzen Sensorleitungen im abgeschlossenen Motorraum kann die Signalqualität jetzt erheblich verbessert werden.
Für die Applikation der Datenrekorder muss die Anlage nur kurz angehalten werden. Der Standard-Kolben wird durch den applizierten Messkolben ausgetauscht. So kann der Messaufbau vorher ohne Zeitdruck vorbereitet werden. Nach Abschluss der Messungen wird der Aufbau einfach wieder durch das Originalteil ersetzt. Dies bietet den Vorteil, dass das applizierte Messelement mehrfach eingesetzt werden kann. Es muss nicht in der Anlage verbleiben. Der Einsatz dieser Messtechnik ist nicht mehr einzig der Konstruktionsabteilung und ihren Entwicklern vorbehalten. Auch der Service erhält ein Hilfsmittel, mit denen die beim Service-Einsatz erbrachte Leistung überprüft werden kann. Die Vorteile sind eine nachhaltige Verbesserung der Qualität sowie eine Steigerung der Lebensdauer.

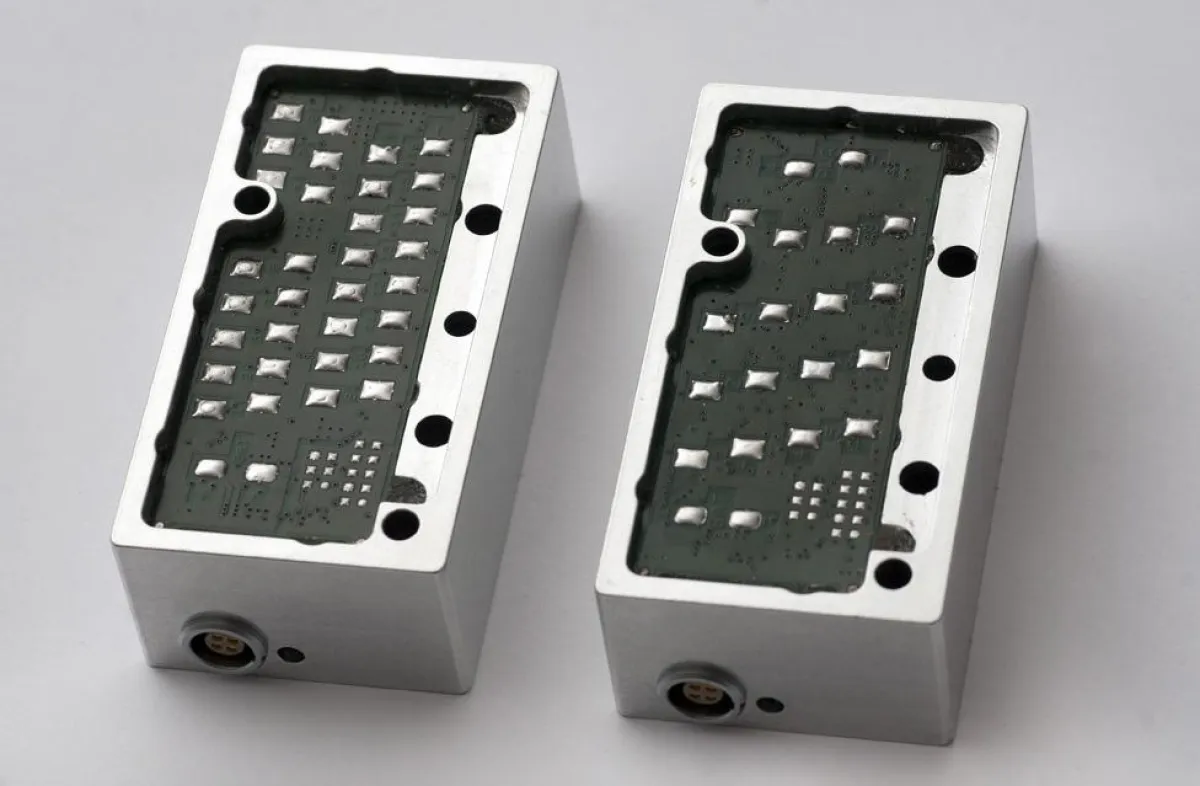

Die Datenrecorder sind äußerst kompakt und arbeiten auch bei Temperaturen bis zu 90 Grad Celsius zuverlässig. Zusammen mit dem Batteriehalter werden die Geräte direkt im Kolbenraum des Zylinders verbaut. Eine Versorgung von außen entfällt dadurch. Die Funktion der Geräte wird auch durch heiße Spritzer aus dem Öl-Sumpf nicht beeinträchtigt. Mit den 16 Temperaturkanälen wird am applizierten Messzylinder die Oberflächentemperatur des gesamten Kolbens erfasst. Die Temperaturverteilung im Brennraum kann ebenfalls festgestellt werden.
Eingesetzt werden die zwei Geräte in den klassischen Gebieten der Dehnungsmessung, wie der Prüfung der Beanspruchung des Materials (Biegung und Verformung), der Schwingungsanalyse und der Wechselspiel-Belastung kritischer Komponenten. Je nach Anwendungsart kann neben Materialdehnung und Temperaturveränderungen aber auch das wirkende Drehmoment gemessen werden. In einigen Anwendungsfällen wird neben der hochfrequenten Belastung auch indirekt die thermische Belastung beziehungsweise die Temperatur selbst erfasst. Durch die Filterung der dynamischen Belastung lässt sich außerdem die langsame statische Ausdehnung ermitteln.
