Minimaler Platzbedarf

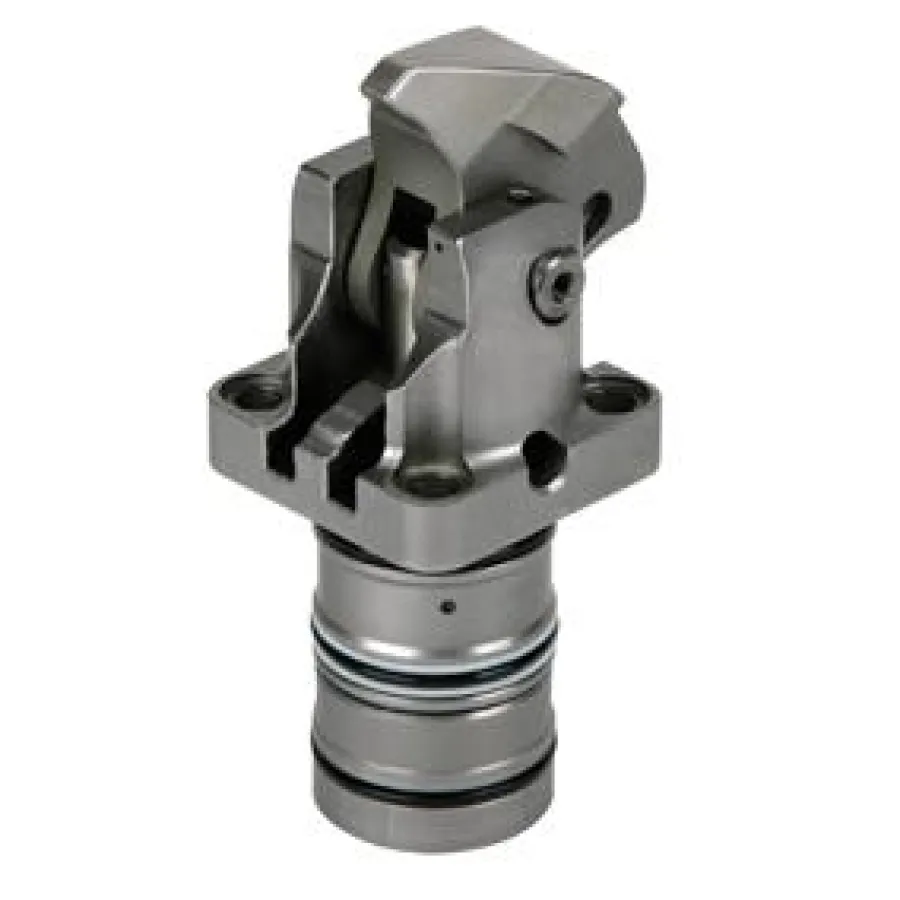

(openPR) ROEMHELD Kompaktspanner öffnet Spannhebel um 90 Grad

Einfach genial – das patentierte System des Kompaktspanners vom ROEMHELD ermöglicht, dass die Beladung der Vorrichtung mit dem Werkstück unabhängig von der Hebellänge erfolgen kann. Als Spannfläche genügt eine Tasche im Werkstück, die nur wenig breiter als der Spannhebel ist.

Üblicherweise sind Kompaktspanner für den Einsatz in hydraulischen Spann-systemen vorgesehen, bei denen die Ölzuführung über gebohrte Kanäle im Vorrichtungskörper erfolgt. Mit dem patentierten System von ROEMHELD hat der Kompaktspanner nur einen minimalen Platzbedarf und ist daher insbesondere für Spannvorrichtungen geeignet, die nur wenig Raum zum Einbau von hydraulischen Spannelementen zulassen.

Unbehinderte Be- und Entladung der Spannvorrichtung

Der hydraulische, doppelt wirkende Kompaktspanner, der mit einem maximalen Betriebsdruck von 250 bar arbeiten kann, ist der einzige Hebelspanner am Markt, der den Hebel um 90 Grad öffnet. In der Entspannstellung ist der Spannhebel so weit hoch geschwenkt, dass eine einfache Werkstückentnahme möglich ist. Damit ist das Ziel der unbehinderten Be- und Entladung der Spannvorrichtung erreicht.

Durch einen definierten Senkrecht-Hub ist zudem eine querkraftfreie Werk-stückspannung möglich, die die Prozess-Sicherheit bei der Bearbeitung der eingespannten Werkstücke signifikant verbessert. Das gilt insbesondere für Prüf- und Testsysteme für Motoren und Getriebe oder dem Einsatz in Montagelinien.

Zwei verschiedene Spannhebel sind serienmäßig vorgesehen. Lange Spannhebel sind an das Werkstück entsprechend anpassbar.

Die Ausführung mit Deckel wird in offene Bohrungen eingesteckt und ermöglicht damit die kleinstmögliche Bauhöhe. Ohne Deckel wird eine geschlossene Sacklochbohrung benötigt. Die jeweilige pneumatische Spannkontrolle der Spannstellung ist bereits serienmäßig - ebenso die Metallabstreifkante für die Kolbenstange.

Vier verschiedene Größen von 2,5 kN bis 10,5 kN sind lieferbar. Die jeweilige Einbaulage der Kompaktspanner ist dabei beliebig. Sollten Sonderausführungen nötig sein, stehen das umfangreiche Prozess-Know-how sowie die langjährige Erfahrung der ROEMHELD-Spezialisten den Anwendern jederzeit zur Verfügung, um für die jeweilige individuelle Situation die ideale Kombination aus den verschiedenen Varianten zusammenzustellen.
