Schnelle Schritte mit Nanometer-Präzision

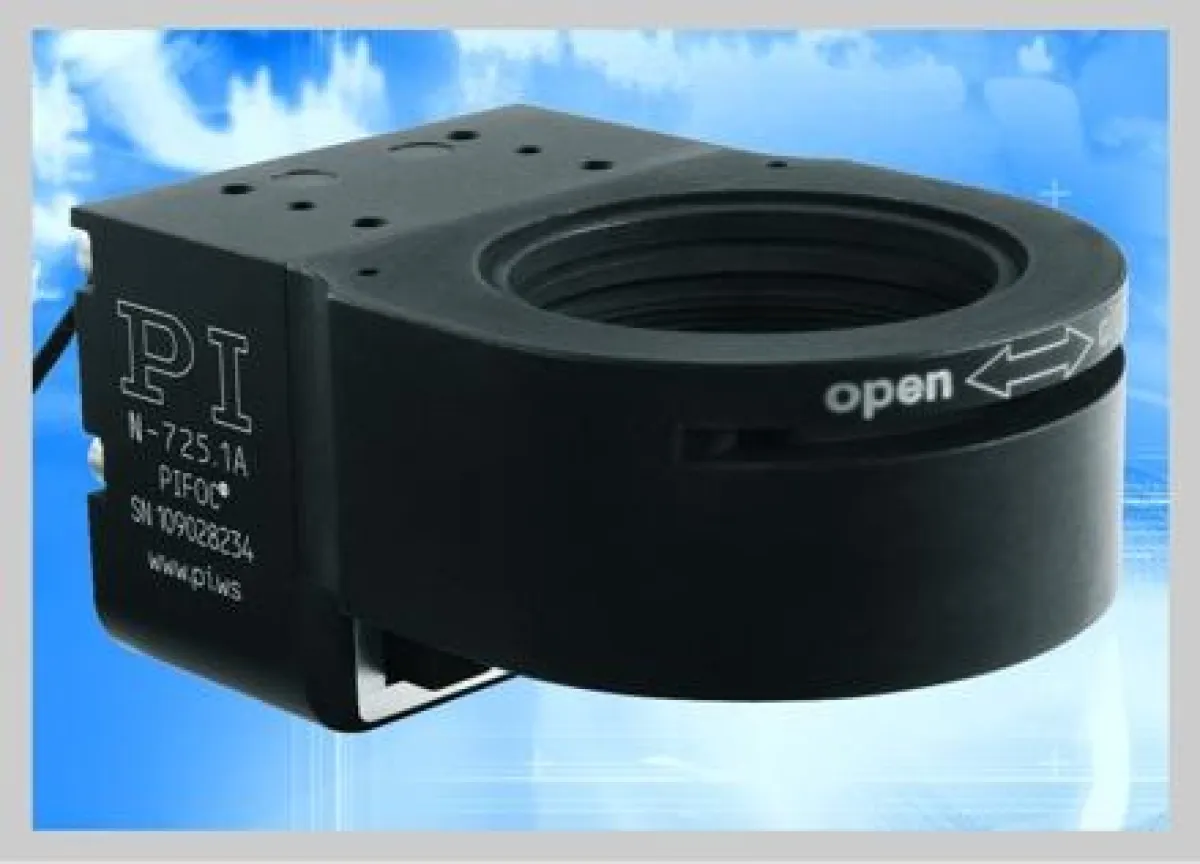

(openPR) Piezo-Schreitantriebe von Physik Instrumente (PI) in Kombination mit einem hochauflösenden Linearencoder sorgen für Nanometergenauigkeit über den gesamten Stellweg – jetzt auch bei PIFOC Fokussiersystemen für Mikroskop-Objektive. Der neue N-725 PIFOC Versteller für Mikroskop-Objektive mit NEXACT Piezoschreitantrieben bietet Stellwege bis zu einem Millimeter entlang der optischen Achse. Gleichzeitig ermöglicht die Technologie schnelles Positionieren: Das N-725 Fokussiersystem erreicht Einschwingzeiten um 20 Millisekunden für Schritte von 200 Nanometern. Die Bauform ist äußerst kompakt und nicht größer als bei klassischen, piezobasierten PIFOC Objektiv-Verstellern.
Ein Wechsel der Fokussierebene gelingt hier problemlos mit einer einzigen Mechanik, durch die Kombination von hoher Auflösung und langen Stellwegen. Eine kombinierte Z-Positionierung des Objektivs, z.B. mit Schrittmotor- und zusätzlichen Piezoverstellern, ist dadurch häufig überflüssig.

Piezoschreitantrieb - der vielseitige lineare Piezomotor

Der NEXACT® Piezoschreitantrieb kombiniert die besten Eigenschaften von Piezomotor-Prinzipien vorteilhaft in einer kompakten Einheit: hohe Auflösung, hohe Kraft und hohe Geschwindigkeit. Der Vorschub erfolgt einzig über die nanometergenaue Bewegung geklemmter Piezoaktoren – verschleißfrei, hochauflösend und mit regelbarer Geschwindigkeit.
Im Schreitbetrieb ist eine hohe Positionsauflösung über den kompletten Stellweg bei hohen Antriebskräften möglich. Die hohe Steifigkeit ermöglicht ferner eine schnelle Oszillationsbewegung über 7 Mikrometer Amplitude und Auflösungen bis zu 30 pm zu (Analogbetrieb, ungeregelt).
Außerdem ist der Antrieb selbsthemmend bei Erreichen des Ziels und muss nicht weiter bestromt werden, weshalb er sich nicht aufheizt. Die Position ist stabil im Nanometerbereich, wodurch kein Zittern um die Zielposition wie bei Servo- oder Schrittmotoren auftritt.
