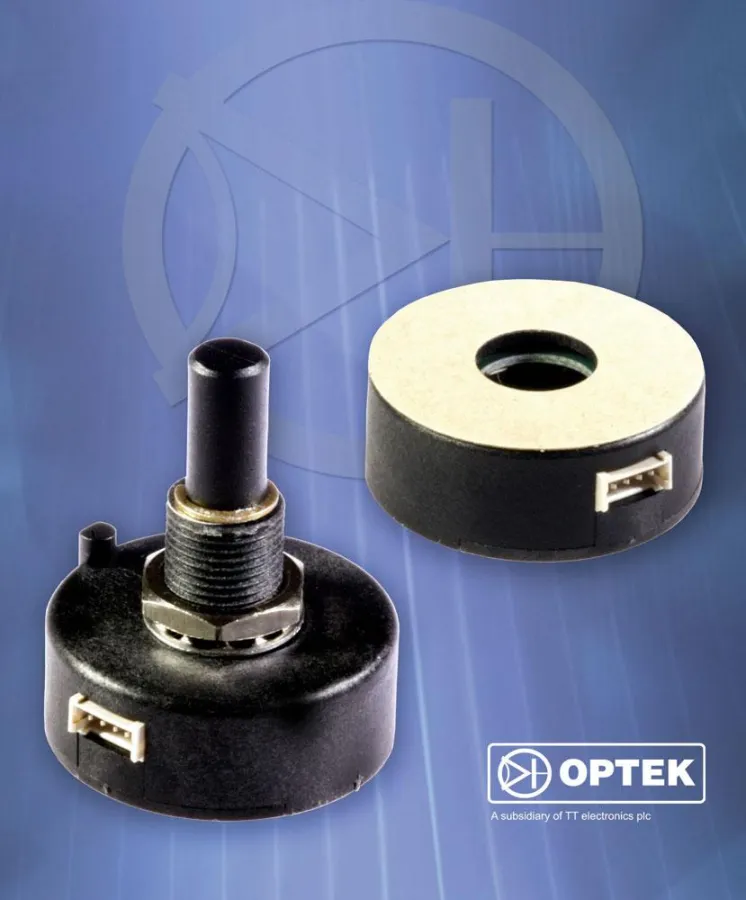

Ein und zweikanalige Inkremental-Drehgeber in Miniaturbauweise von Optek

(openPR) Ein weites Anwendungsfeld, das von Druckermotoren über automatische Maschinensteuerungen bis zur Maschinensicherheit reicht, decken die neu im Lieferprogramm von Neumüller Elektronik befindlichen Inkremental-Drehgeber OPE1275 und OPE2275 von Optek ab. Sie liefern je nach Ausführung 128 oder 256 analoge Impulse pro Umdrehung und sind für Drehzahlen bis zu 5.000/min geeignet.

Der einkanalige OPE1275 gibt ein einfaches Drehzahlsignal mit je einer steigenden und fallenden Flanke pro Impuls aus. Der OPE2275 mit seinen beiden um 90° phasenversetzten Ausgangskanälen liefert dagegen zusätzlich eine Information über die Drehrichtung.

Die Betriebsspannung der Drehgeber beträgt 5,0 V, die Stromaufnahme 21 mA. Die Drehgeber können bei Temperaturen von 0 bis +85 °C eingesetzt werden. Sie haben einen Außendurchmesser von 27 mm und sind für Motoren mit Wellen von 2 mm Durchmesser und einer Mindestlänge von 3,8 mm ausgelegt. Besonders einfach ist die Montage der Hohlwellen-Ausführungen, die sich mit einem werksseitig angebrachten Klebestreifen einfach am Motorgehäuse befestigen lassen.
