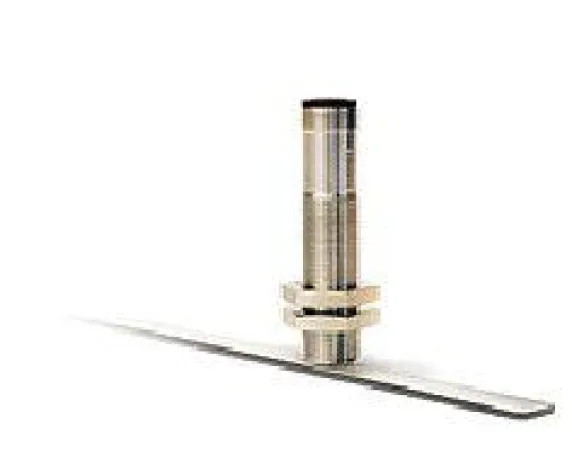

Magnetsensor zur berührungslosen Positionsbestimmung

(openPR) Die Sensormanufaktur®, Hersteller von magnetischen Messsystemen stellt seinen neuen Sensor zur Längen- und Winkelmessung in Gewindebauform vor. Die Edelstahlgehäuse M10 und M12 aus der Produktreihe LR5 erweitert das bekannte Produktportfolio der Kompaktsensoren um eine vollständig gekapselte Variante.
Die neue, runde Edelstahlbauform ermöglicht Mess-Applikationen, welche vorher nur schwierig zu lösen waren. So können nun z.B. rotative Messungen mit Magnetringen oder Messungen in beengten Einbauverhältnissen einfach realisiert werden. Der Sensor liefert in Verbindung mit entsprechenden Maßkörpern Wiederholgenauigkeiten von +/- 5µm. Als Ausgangssignale stehen je nach Art der Anwendung inkrementelle Quadratursignale (Encodersignale), Analogsignale oder SSI- Schnittstellensignale zur Verfügung. Eine hohe Schaltungsintegration ermöglicht die komplette Signalgenerierung im Sensorgehäuse. Das hermetisch geschlossene Edelstahlgehäuse sorgt zudem für hohe Störfestigkeit und Schutzklasse bis IP69K.
Seine Verwendung findet der Sensor in der Werkstoffprüfung, Maschinenbau, Solartechnik, Sondermaschinenbau, Medizintechnik, Lebensmittelindustrie, etc.

Merkmale
• Edelstahlgehäuse
• hohe Schutzart bis IP69K
• unempfindlich gegen Staub, Späne, Spritzwasser
• Leseabstand Sensor/Magnetband max. 2,0mm
• Auflösung max. 5um
• geschwindigkeitsproportionale Signalausgabe

Daten unter: www.diesensormanufaktur.de
