IO-Link – Die clevere Verbindung für Sensoren und Aktoren

(openPR) Aktuelle Produkte erleichtern den Einstieg in die IO-Link Technologie

Das IO-Link StarterKit von MESCO ermöglicht dem Anwender eine kosten-günstige und unkomplizierte Device-Implementierung nach den aktuellen IO-Link Spezifikationen (V 1.0). Aufgrund des modularen Aufbaus des StarterKits lassen sich die verschiedenen Hard- und Softwarekomponenten mit geringem Aufwand an die Kundenanforderungen anpassen.

Alle Komponenten unterstützen die Physik 2 (3-Leiter-System), alle Baudraten (4k8, 38k4, 230k4) und sämtli-che Datenprotokolle gemäß der IO-Link-Spezifikation. Der mitgelieferte Master verfügt über einen optionalen Anschluss an ein Feldbus-Gateway (via UART) sowie eine im Stack integrierte PC-Kommuikation via USB. Die enthaltene Entwicklungsdokumentation bietet neben einer detaillierten Beschreibung der Module auch einen Überblick der innerhalb des Standards spezifizier-ten Parameter.

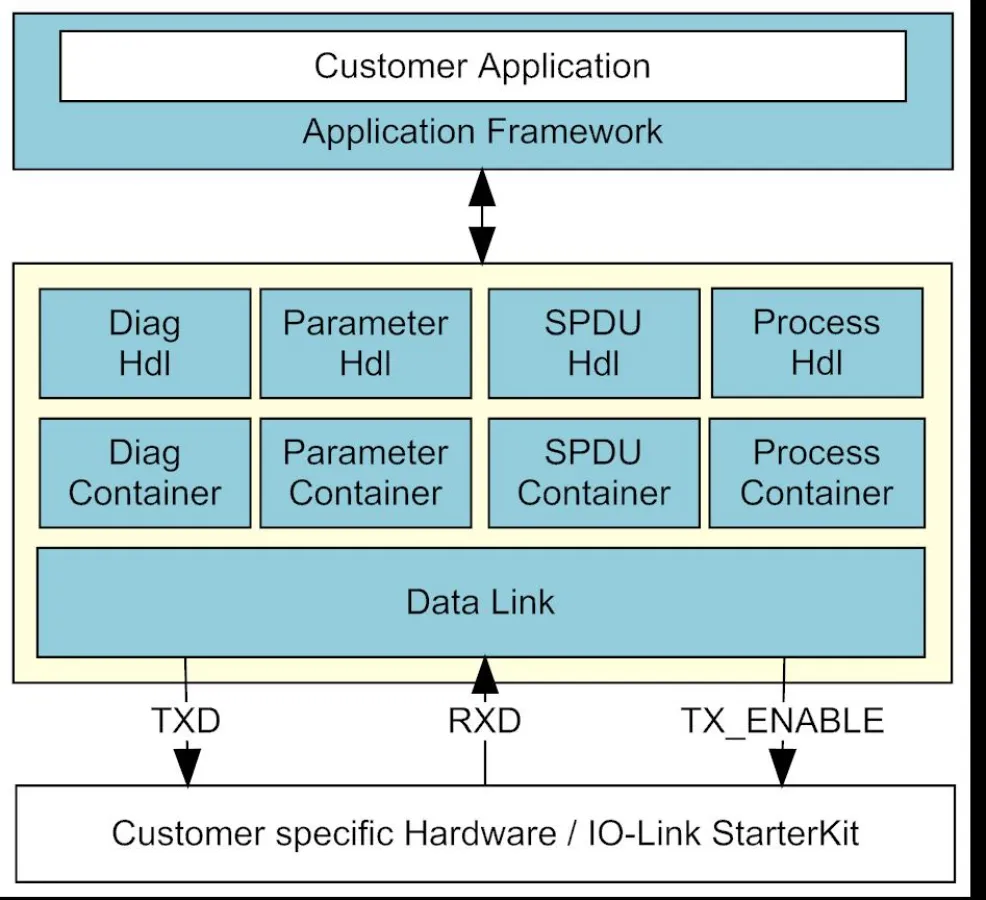

Die im Lieferumfang enthaltene Device Stack Firmware (Source Code) unterstützt in der aktuellen Version (V1.0 Release 2) auch die als optional definierten Funktionen

• Service PDU zur Übertragung großer Daten-mengen
• Interleave Mode (Frame Type 1) für bis zu 32 Byte Prozess Ein- und Ausgangsdaten
• Erweiterte Diagnose für detaillierte Meldungen

und ist auch einzeln erhältlich (portiert für Atmel ATMe-ga64 oder STMicroelctronics STM8).

Der im StarterKit enthaltene IO-Link Monitor dient zur Analyse von Kommunikation, Telegrammen, Zykluszeiten und der spezifisch festgelegten Eigenschaften der IO-Link Kommunikation zwischen Master und Device. Damit ermöglicht er die komplette Verifizierung der Entwicklung gegenüber den Standards und Spezifikationen. Der IO-Link Monitor ist auch einzeln erhältlich.

Das StarterKit wird inklusive der Stromlaufpläne für Master und Device, einer PC-Software für die Parametrierung sowie USB-Anschlusskabel geliefert.
