Schnellanschluss-Steckverbinder mit LED

04.03.200910:52 UhrIndustrie, Bau & Immobilien
Bild: Schnellanschluss-Steckverbinder mit LED

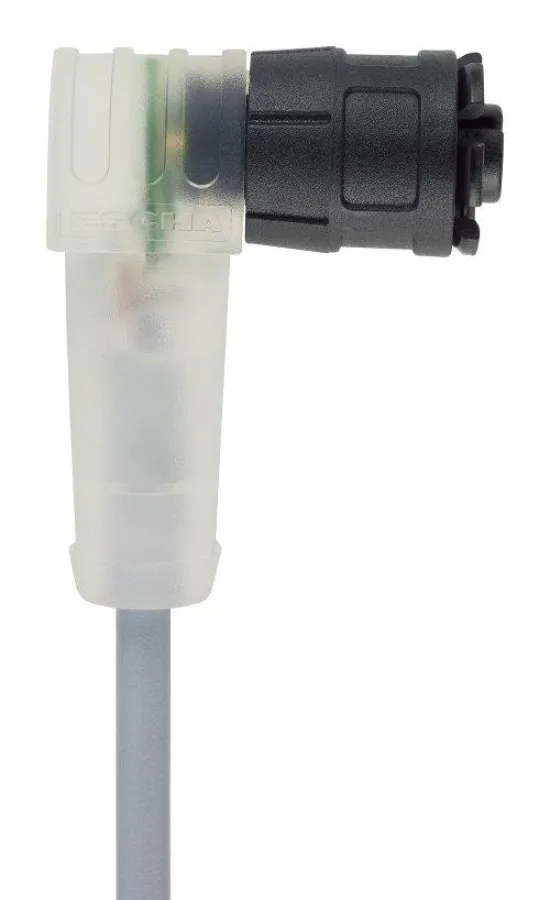

Den S12x1 Schnellanschluss von ESCHA gibt es jetzt auch mit LED - hier als Kupplung
Den S12x1 Schnellanschluss von ESCHA gibt es jetzt auch mit LED - hier als Kupplung

(openPR) Halver, 03.03.2009 - Das Schnellanschluss-System S12x1 von ESCHA wird ab sofort um eine weitere Variante ergänzt. Nach der erfolgreichen Markteinführung von Kupplung und Stecker in unterschiedlichen Poligkeiten und Bauformen, ist ab sofort auch eine Version mit LED erhältlich. Wie bereits die Standardversionen, erfüllt auch der S12x1 mit LED die Anforderungen der Schutzklasse IP67.

Der neue S12x1 mit LED ist in gewinkelter Bauform als Stecker und als Kupplung erhältlich. Er wird mit Betriebsspannungs- und Schaltzustandsanzeige (2 LED's) sowie nur mit Schaltzustandsanzeige (1 LED) angeboten. Der Einsatz von Steckverbindern mit LED bietet sich vor allem dann an, wenn das Endgerät keine eigene Anzeige hat oder an einer schlecht einsehbaren Position innerhalb der Anlage montiert ist.

Das Besondere an allen Familienmitgliedern der S12x1 Schnellanschluss-Reihe ist ihre volle Kompatibilität zum M12-Standard. Hierdruch kann der S12 in bestehenden Applikationen zum Einsatz kommen und der Kunde ist nicht an ein bestimmtes System gebunden. Die Ingenieure im sauerländischen Halver entwickelten mit dem S12x1 einen Steckverbinder, der nach MTM-Methoden (Methodic Time Management) eine 85 Prozent kürzere Montagezeit gegenüber einem konventionellen Steckverbinder vorweisen kann.

Wie funktioniert der S12x1?
Beim Steckvorgang der Kupplung gleitet ein in sechs Segmente gegliedertes M12-Innengewinde über das Gegensteckeraußengewinde. Durch weiteres axiales Aufschieben wird die Dichtung komprimiert und die äußere Verriegelungshülse nach vorne positioniert. Dann wird das in drei Elemente gegliederte Steckergewinde durch eine axiale Bewegung des Überwurfs gespreizt und im Kupplungsgewinde verriegelt. Abschließend erfolgt sowohl bei der Kupplung als auch beim Stecker eine eindeutige akustische und haptische Rückmeldung.

Durch die integrierte Rüttelsicherung wird eine hohe Schock- und Vibrationsfähigkeit gewährleistet. Hohe Abzugskräfte im verriegelten Zustand bieten zudem absolute Sicherheit. Da die Gewinde der S12x1 Steckverbinder nicht aus Metall bestehen, werden Gegengewinde aus Kunststoff mechanisch nicht so hoch beansprucht.

Diese Pressemeldung wurde auf openPR veröffentlicht.

Verantwortlich für diese Pressemeldung:

News-ID: 287750
 760

Kostenlose Online PR für alle

Jetzt Ihren Pressetext mit einem Klick auf openPR veröffentlichen

Jetzt gratis starten

Pressebericht „Schnellanschluss-Steckverbinder mit LED“ bearbeiten oder mit dem "Super-PR-Sparpaket" stark hervorheben, zielgerichtet an Journalisten & Top50 Online-Portale verbreiten:

PM löschen PM ändern
Disclaimer: Für den obigen Pressetext inkl. etwaiger Bilder/ Videos ist ausschließlich der im Text angegebene Kontakt verantwortlich. Der Webseitenanbieter distanziert sich ausdrücklich von den Inhalten Dritter und macht sich diese nicht zu eigen. Wenn Sie die obigen Informationen redaktionell nutzen möchten, so wenden Sie sich bitte an den obigen Pressekontakt. Bei einer Veröffentlichung bitten wir um ein Belegexemplar oder Quellenennung der URL.

Pressemitteilungen KOSTENLOS veröffentlichen und verbreiten mit openPR

Stellen Sie Ihre Medienmitteilung jetzt hier ein!

Jetzt gratis starten

Weitere Mitteilungen von ESCHA Bauelemente GmbH

Bild: ESCHA Multiclip für umspritzte RJ45-SteckverbinderBild: ESCHA Multiclip für umspritzte RJ45-Steckverbinder
ESCHA Multiclip für umspritzte RJ45-Steckverbinder
Halver, 30.05.2016 – Zum schnellen und einfachen Ent- und Verriegeln von umspritzten RJ45-Steckverbindern bietet der Anschlusstechnikspezialist ESCHA ab sofort den neuen ESCHA Multiclip. Dieser wird mühelos auf den Griffkörper des umspritzten RJ45-Steckverbinders gesteckt und ist unmittelbar einsatzbereit. Mit dem ESCHA Multiclip können RJ45-Steckverbinder entriegelt werden, die tief im Port stecken und deren Entriegelungslasche nur schwer oder gar nicht mit dem Finger zu erreichen ist. Es kann aber auch verhindert werden, dass bereits geste…
Bild: Richtfest für ESCHA Fertigungs- und VersandgebäudeBild: Richtfest für ESCHA Fertigungs- und Versandgebäude
Richtfest für ESCHA Fertigungs- und Versandgebäude
Halver, 12.04.2016 – Am Freitag, den 8. April wurde auf der Baustelle der ESCHA Bauelemente GmbH Richtfest gefeiert. Am Stammsitz im westfälischen Halver wurde unter den Augen von 150 geladenen Gästen der obligatorische Richtkranz auf das neue Fertigungs- und Versandgebäude gesetzt. Auf dem rund 22.000 Quadratmeter großen Grundstück an der Märkischen Straße entstehen zurzeit 10.000 Quadratmeter Nutzfläche für Versand, Lager und Produktion. Zudem haben bereits die Bauarbeiten für ein angeschlossenes Bürogebäude begonnen. Die Gesamtkosten werde…

Das könnte Sie auch interessieren:

Bild: Multifunktionales LED-Steckverbindersystem im Vertrieb bei HOT ELECTRONICBild: Multifunktionales LED-Steckverbindersystem im Vertrieb bei HOT ELECTRONIC
Multifunktionales LED-Steckverbindersystem im Vertrieb bei HOT ELECTRONIC
HOT ELECTRONIC hat ein multifunktionales LED-Steckverbindersystem der DF-Serie (Hersteller HIROSE) auf den Markt gebracht. Zielmarkt ist neben anderen Applikationen im Industriesegment in erster Linie die allgemeine LED-Beleuchtungstechnik. Der multifunktionale Steckverbinder ist für die Stromversorgung über Kabelleitungen auf Platine (Wire to Board) …
Bild: Wasserdichte Steckverbinder nach NMEA-2000-StandarBild: Wasserdichte Steckverbinder nach NMEA-2000-Standar
Wasserdichte Steckverbinder nach NMEA-2000-Standar
… wasserdichte Steckverbinder spezialisiert hat. Für deren hohe Qualität spricht ihr Einsatz im südostasiatischen Tsunami-Frühwarnsystem GITEWS. Auch die Entwickler der LED-Illuminationsanlage für die Bosporus-Brücke haben sich für LTW-Steckverbinder entschieden. Die Produktspezialisten von HOT ELECTRONIC bieten eine umfassende Beratung bei der Auswahl …
Bild: M12 Lite – die clevere Alternative zu EdelstahlBild: M12 Lite – die clevere Alternative zu Edelstahl
M12 Lite – die clevere Alternative zu Edelstahl
… ist umfangreich: Sowohl Stecker als auch Buchsen stehen in gerader und gewinkelter Ausführung, als drei- bis zwölfpolige Variante und auf Wunsch auch mit LED zur Verfügung. Neben den konfektionierten Leitungen bietet Murrelektronik den M12 Lite auch als selbstkonfektionierbaren Steckverbinder in Schneidklemmtechnik für eine schnelle und effektive Installation …
Neue Leitungsbrücken von Fischer Elektronik für LED- und Standard-Leiterkarten
Neue Leitungsbrücken von Fischer Elektronik für LED- und Standard-Leiterkarten
… sein Produktprogramm im Bereich Leitungsbrücken im Raster 2,54 mm um eine Variante in SMD-Technik erweitert. Speziell für den Einsatz als feste Verbindung von LED- und Standard-Leiterkarten bietet die in Lüdenscheid ansässige Firma Fischer Elektronik GmbH & Co. KG (http://www.fischerelektronik.de) eine neue Steckverbinder-Variante in SMD-Technik …
Bild: Maßgeschneiderte Steckverbinder für LebensmittelindustrieBild: Maßgeschneiderte Steckverbinder für Lebensmittelindustrie
Maßgeschneiderte Steckverbinder für Lebensmittelindustrie
ktprogramm seiner Food&Beverage Steckverbinder im Hygienic Design an. Die M8x1 und M12x1 Anschluss- und Verbindungsleitungen sind ab sofort in gerader oder gewinkelter Bauform sowie als Kupplung oder Stecker erhältlich (jeweils in 3- und 4-poliger Ausführung). Des Weiteren werden zukünftig auch LED-Versionen verfügbar sein.
Bild: LITECRAFT InLED WT575.cw wieder lieferbarBild: LITECRAFT InLED WT575.cw wieder lieferbar

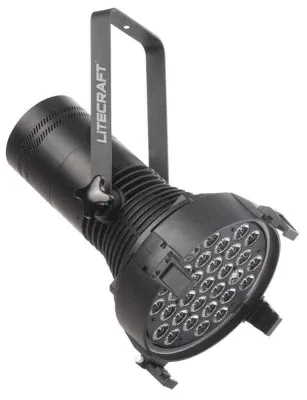

LITECRAFT InLED WT575.cw wieder lieferbar
