(openPR) IEC 61850 ist ein weltweit akzeptierter Standard, der die Kommunikation zwischen Geräten in Schaltanlagen und die dafür erforderlichen Systemvoraussetzungen definiert. COPA-DATA hat als weltweit erster Softwarehersteller einen Treiber entwickelt, der IEC 61850 perfekt umsetzt – und sich dank der Offenheit von zenOn in jede vorhandene Anlage integriert.
Was bringt IEC 61850?
Um Nachrichten optimal zwischen Absender und Empfänger zu senden, ist möglichst direkte Kommunikation nötig. Denn jede Umwandlung kann schnell zu Verlusten in Leistung und Funktionalität führen. Zur Zeit existieren in Schaltanlagen aber viele unterschiedliche Protokolle. Das bedeutet:
•Entwickler von Kommunikationslösungen für die verschiedenen Geräte stehen vor besonderen Herausforderung
•hohe Entwicklungsausgaben für die Hersteller
•erhöhte Instandhaltungskosten für die Netzbetreiber.
IEC 61850 schafft hier einen einheitlichen Standard. COPA-DATA, seit 20 Jahren Spezialist für offene Integrationsplattformen, hat sich als einer der ersten SCADA-Hersteller schon sehr früh mit diesem Thema beschäftigt.
Ergebnis:
Fast zeitgleich mit der ersten Hardwarelösung ist auch schon der erste ausgereifte Treiber für IEC 61850 am Markt.
Der zenOn-Treiber nutzt die Vorteile des IEC 61850 konsequent aus:
•Definition eines einheitlichen Protokolls für alle Bereiche der Schaltanlage.
•Abdeckung aller Schaltanlagenfunktionen von Schutz und Automatisierung bis zum Monitoring.
•Investitionssicherheit durch Offenheit, Erweiterbarkeit und Zukunftssicherheit.
•Verlängerung des Lebenszyklus eines Automatisierungssystems und Unterstützung bei der Wartung.
•Optimierung der Schaltanlage für unterschiedliche Anlagentypen (skalierbare Technologie).
•Nutzung verfügbarer Industrial Ethernet-Technologie und deren Kommunikationskomponenten.
•Basis für ein einheitliches Datenmodell und eine durchgängige Kommunikations-Architektur von der Netzleitstelle bis zum Schaltgerät.
Die Praxis
Erste Projekte mit dem neuen Kommunikationsstandard wurden bereits realisiert. Sie überzeugten die Anwender durch Ihre Einfachheit bei der Erstellung, vor allem aber auch durch Ihre Performance bei der Kommunikation.
Fazit für COPA-DATA-Kunden:
Ihre Software beherrscht bereits jetzt den IEC 61850 Standard. Sobald Ihr Hardwarehersteller entsprechende Geräte anbietet, profitieren auch Sie von IEC 61850.
Technische Details zum Treiber
Die Kommunikation zwischen dem Treiber und der Steuerung basiert auf dem IEC 61850 Protokoll mittels Client/Server-Diensten. Dabei kommt das Kommunikationsprofil via TCP/IP (Profil A1/T1) zum Einsatz. Innerhalb der Kommunikation agiert der Treiber als so genannter Master/Client. Selbstverständlich unterstützt er dem Standard entsprechend SPS-Echtzeitstempelung und SPS-Quality.

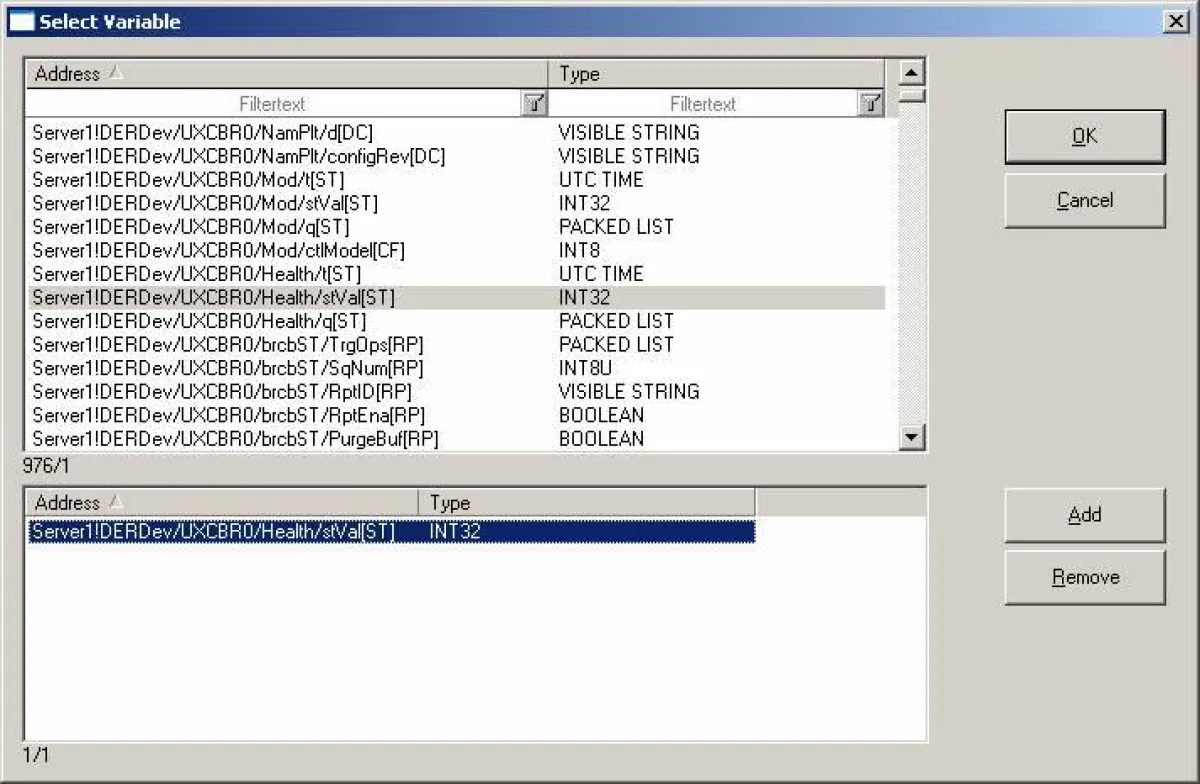

Bei der Realisierung lag das Augenmerk vor allem auf übersichtlichem und praktischem Handling des Treibers. So spart die besonders einfache Projektierung der Datenpunkte den Anwendern Zeit und Kosten. Dafür wurde der Treiber mit einem ausgeklügeltem Browsing Mechanismus versehen, der eine vollautomatische heuristische CDC (Common Data Classes) -Erkennung enthält.
Dieser intelligente Mechanismus übernimmt für den Projektingenieur die Typisierung der einzelnen Kommunikationselemente. Um ein korrektes Abbild zu erstellen, muss dieser nur noch die Elemente auswählen und anschließend Datenpunkte in der Entwicklungsumgebung anlegen. Jegliche manuelle Nachbearbeitung durch den Anwender entfällt.
Der Treiber unterstützt natürlich alle dem IEC Standard konformen Datentypen und kann auf Wunsch auch für Windows CE Plattformen zur Verfügung gestellt werden.
