(openPR) Sensormodul für HVAC-Anwendungen zur Feuchtigkeitskontrolle
Viele Sensoren in industriellen Anwendungen arbeiten heute noch mit einem analogen Ausgangssignal. Analoge Sensoren sind für den Anwender einfach zu implementieren und stoßen auf Grund ihrer Zuverlässigkeit auf hohe Zustimmung.

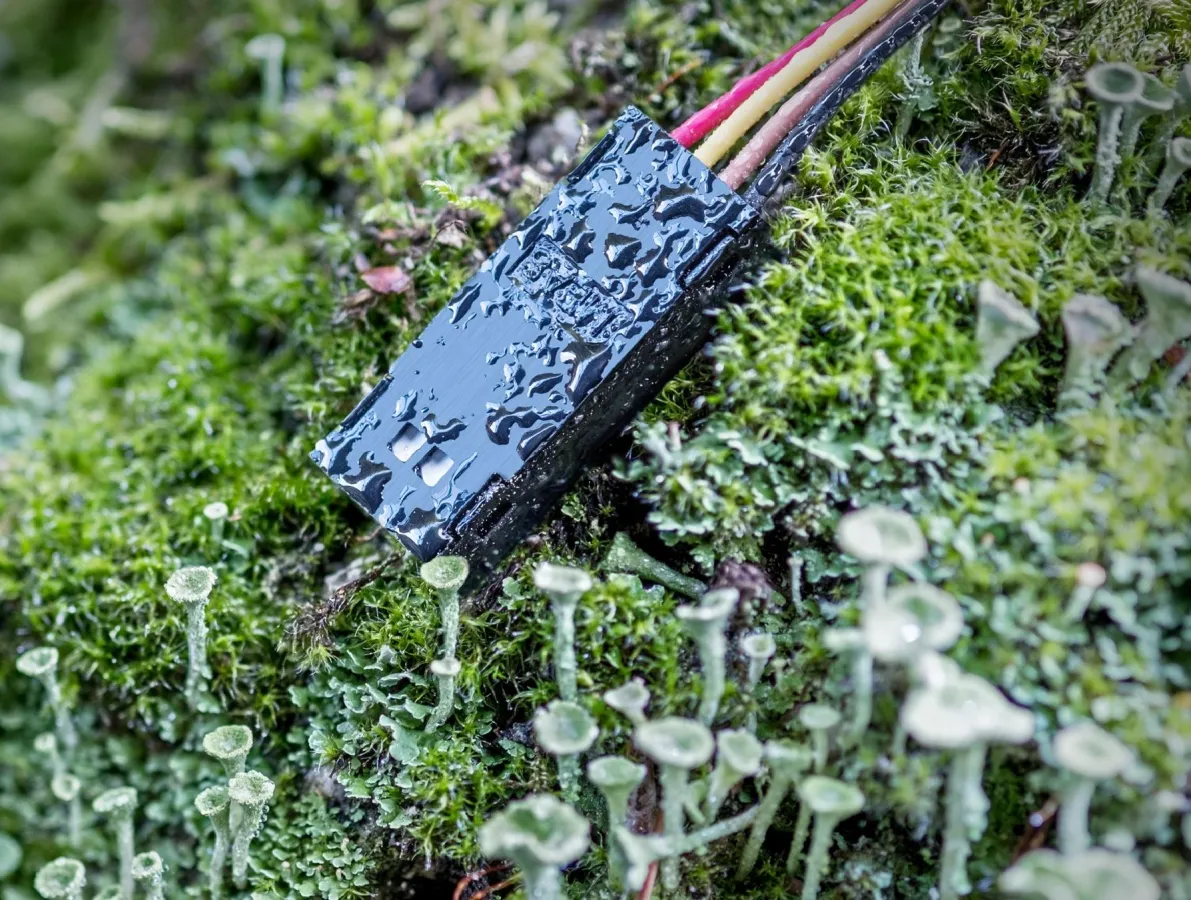

AMSYS GmbH & Co. KG (http://www.amsys.de) präsentiert eine analoge Variante des Feuchtigkeitssensors der Serie HTU(F)353X. Ideal und schon in einem kleinen Plug- und Play-Kunststoff-Gehäuse (27 x 12 x 7 mm³) findet dieses Feuchtigkeitsmodul immer mehr Einsatz im HVAC-Bereich. Die beiden Anschlussmöglichkeiten (4-poliges Kabel oder 2-reihiger Samtec-Stecker) erleichtern die Montage, die mit einem doppelseitigen Klebeband leicht auf glatten Flächen oder in einem Gerät durchgeführt werden kann. Umfangreiche Umwelttests bestätigen die nahezu universelle Tauglichkeit dieser Sensorenreihe.
Technisch gesehen, bestehen die Feuchtesensoren HTU(F)353X aus einer kapazitiven Messzelle, einem integrierten Temperatursensor und einer Aus¬werteschaltung (ASIC). Dieses ASIC er¬möglicht die Umwandlung des kapazitiven Signals in eine Gleichspannung und digi¬talisiert das Signal in einem internen ADC. Zudem wird die Temperatur erfasst und für die Temperaturkompensation digitalisiert. In einem DAC werden die digitalen Druckwerte nach dem elektronischen Abgleich wieder in analoge Werte umgewandelt, die dann am Ausgang zur Verfügung stehen. Als Temperatursensor dient ein NTC. Die 4-stelligen mV-Werte für die Feuchte und die 6-stelligen Widerstandswerte für die Temperatur können über eine Look-Up-Tabelle in die relative Feuchtigkeit (% R.H.) und in die Temperatur (°C) leicht umgerechnet werden.
Jeder Sensor ist individuell elektronisch kalibriert, kompensiert und getestet. Dadurch konnte die Genauigkeit von typ. ±2% RH im Messbereich von 20 – 80 % RH @23 °C erreicht werden. Die Temperaturgenauigkeit liegt bei ± 1 °C. Der Sensor ist für einen Feuchtemessbereich von 10 – 95 % RH und für den erweiterten Temperaturbereich von -40 – 110 °C einsetzbar.
Die langfristige Messdrift des Sensors beträgt weniger als 0,5 % der relativen Luftfeuchte und nur 0.04 °C pro Jahr. Durch diese hohe Langzeitstabilität, die geringe Hysterese von ± 1 % RH und durch die nahezu lineare Kennlinie bietet der Feuchtesensor hervorragende Eigenschaften für den Einsatz in anspruchsvollen Anwendungen.
Der analoge HTU(F)353X wird mit 5 V (HTU(F)3535) oder 3 V Spannungsversorgung (HTU(F)3533) angeboten. Die typische Stromaufnahme beträgt ca. 1,0 – 1,2 (1,5) mA.
Anwendungen
Die Feuchtigkeits- und Temperaturmodule der analogen Serie HTU(F)353X und der digitalen Serie HTU(F)385X können in vielen verschiedenen Bereichen, z.B. in der HVAC-Technik, der Medizin- und Biotechnik, zur Schimmel- und Korrosionsprävention, in der Geräteüberwachung und für die Befeuchtungs- und Trocknungskontrolle eingesetzt werden.
