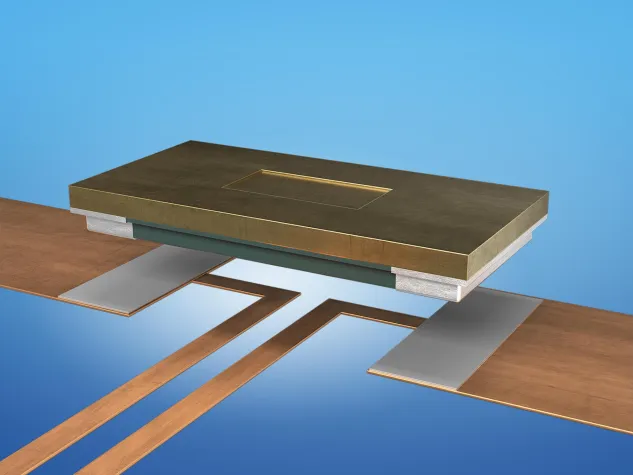

(openPR) Für Anwendungen, in denen kleine und niederohmige Shunts benötigt werden, hat die Isabellenhütte eine neue Serie von Präzisionswiderständen in Standardgrößen im Widerstandsbereich von 1 bis 6 mOhm entwickelt. Die Bauteile sind im Aufbau gleichzeitig weniger komplex als die bisherigen ISA-PLAN®-Widerstandsfamilien. Dennoch verfügen sie über die gleiche Leistungsgüte: hohe Langzeitstabilität, geringer Temperaturkoeffizient und niedrige Thermospannungen.
Mit der Shunt-Familie FMx schließt die Isabellenhütte eine Lücke im Portfolio der Standardgrößen für Präzisionswiderstände. Mit den bisherigen Produktserien ließen sich die üblichen Standardgrößen S (2512), P (2010) und K (1206) im Widerstandsbereich von 5 bis 1 mOhm nicht realisieren. Eine höhere Nachfrage nach diesen Widerstandswerten aus verschiedensten Branchen, darunter Automotive (für Onboard-Charger sowie Assistenzsysteme), Industrie (für BLDC-Antriebe), aber auch aus dem Consumer-Bereich (z. B. für Weiße Ware), gab den Anstoß für die Neuentwicklung.
Der Entwicklungsansatz

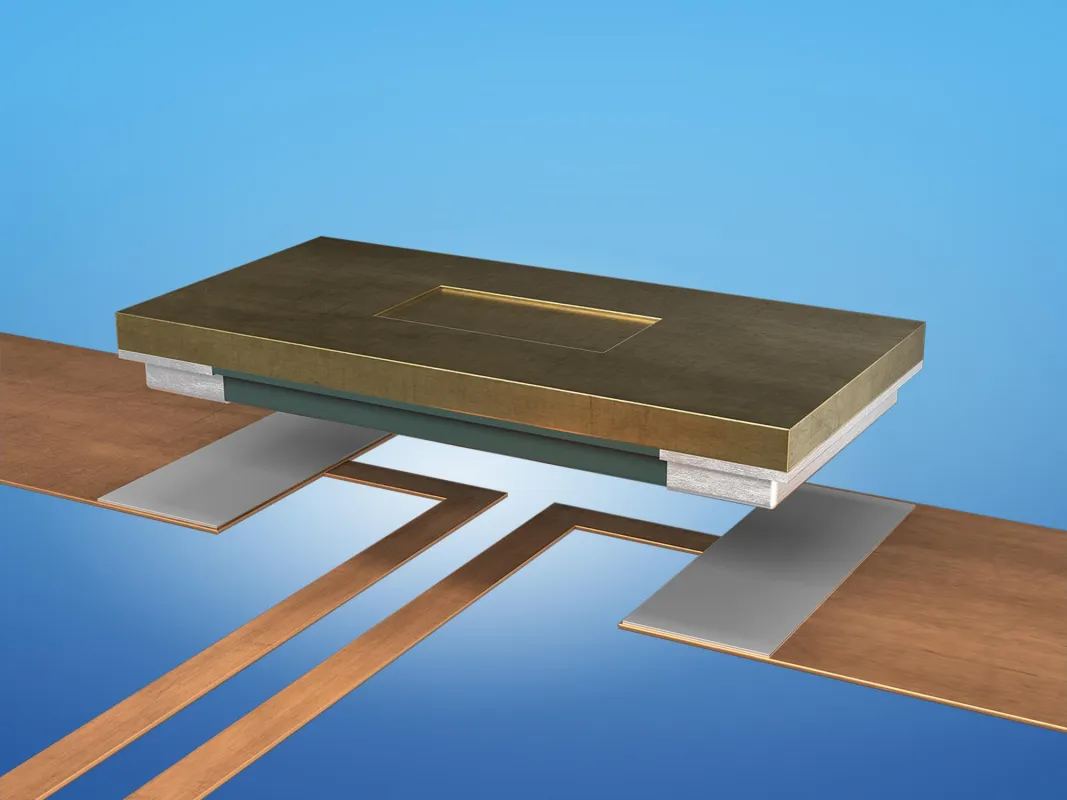

Die für niederohmige Bauteile notwendigen großen Querschnitte wurden durch einen veränderten Aufbau erreicht, daneben konnte der Produktionsprozess deutlich vereinfacht werden. Ein Meilenstein auch für die FMx-Shunts ist darüber hinaus die Entwicklung der Widerstandslegierung NOVENTIN®, um diese niederohmigen Werte in bestimmten Baugrößen realisieren zu können. Bisher folgten die ISA-PLAN®-Widerstände (SMx, VMx und CMx) einem „Sandwich“-Aufbau, bestehend aus einem Trägermaterial – meist Kupfer –, einem Kleber und einer Widerstandsfolie aus den von Isabellenhütte entwickelten Widerstandslegierungen ZERANIN® und MANGANIN®. Die neue FM-Serie steht für „Full Metal“, d. h. die Bauteile werden aus einer Vollmetallplatte des jeweiligen Widerstandsmaterials entsprechend dick ausgeführt und mit der Unterseite direkt aufgelötet. Diese Variante ist sehr niederohmig, da man große Querschnitte hat. Mit der Legierung ZERANIN® wird 1 mOhm realisiert, mit MANGANIN® 2 mOhm, und erstmalig wird NOVENTIN® bei ISA-PLAN®-Produkten für den Widerstandsbereich 3 bis 6 mOhm eingesetzt. Durch das neue Design wird ein besonders robuster Aufbau erreicht, welcher gleichzeitig eine Einsparung von Arbeitsschritten und Kosten ermöglicht. Ein wichtiger Aspekt für die Automobilindustrie: Die Bauteile bilden einen Lötstellenmeniskus aus, um die automatisierte Inspektion der Lötstellen zu gewährleisten.
Weniger komplex, gleiche Qualitätsparameter
Für die FMx-Serie gilt trotz reduzierter Komplexität die gleiche hohe Leistungsqualität wie bei den bestehenden höherohmigen Produktfamilien. Dafür sorgen das hochwertige, massive Widerstandsmaterial, die sehr gute Langzeitstabilität, ein geringer Temperaturkoeffizient und niedrige Thermospannungen. Diese Aspekte zeichnen einen guten Messwiderstand aus.
Produktionsstart Q4/2020
Aktuell werden B-Muster der FMx-Serie gefertigt. Die Qualifizierung nach der Norm AEC-Q200 im Automotive-Sektor ist für das zweite Quartal 2020 geplant, der Produktionsstart dann für das vierte Quartal im kommenden Jahr.
