Thema: ACE Klemmelemente halten Prüfkopf in Konstruktion von Sonplas sicher an der Stange

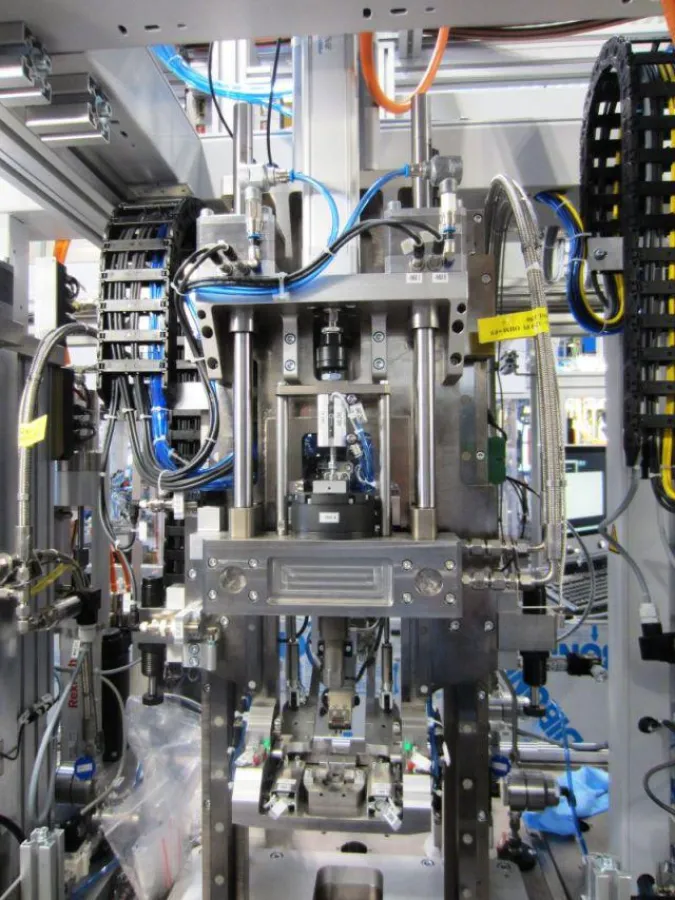

Prüfkopf in der Klemme: Sicherheitsprodukte von ACE
halten während des Prüfvorgangs die Stange
Egal, ob für die Elektromobilität, die Luftfahrttechnik oder Sicherheitssysteme im Kfz: Eine vielseitig einsetzbare Prüfeinheit sollte nicht nur ihren Zweck erfüllen, sondern gleichzeitig auch effizient und kostengünstig arbeiten. Um eine solche Vorrichtung zu optimieren, hat die Sonplas GmbH als führender Hersteller von Montage- und Prüfanlagen in einer ihrer neuesten Entwicklungen innovative Klemmelemente aus dem Hause ACE verbaut.
In Unternehmen aller Größen nimmt das Prozesscontrolling gerade in der Produktion eine zentrale Rolle ein. Hersteller von Hightech-Bauteilen müssen gewährleisten, dass ihre Produkte höchsten Ansprüchen an Zertifizierungen bzw. offiziellen Abnahmen und der Erfüllung von Industriestandards genügen. Während zunehmend spezialisierte Partnerfirmen aus Zeit- und Kostengründen mit der Produktion von Prüfanlagen beauftragt werden, darf die Auftragsvergabe an Dritte keinesfalls mit nicht exakten Prüfergebnissen zur Einhaltung von Standards bzw. Normen einhergehen. Aus diesem Grund stellen Hersteller in der Kfz-, Luftfahrt- und Elektroindustrie an Zulieferer die gleichen Anforderungen wie an sich selbst. Dieser Dominoeffekt überträgt sich wiederum auch auf die Zulieferer der Zulieferer. Vertrauen ist dabei ein nicht zu unterschätzendes Auftragskriterium. Denn wer ein Mal bzw. mehrmals mit einem Unternehmen positive Erfahrungen gemacht hat, setzt gerne auf bestehende Partnerschaften. Die Suche nach Alternativen ist nicht nur zeitaufwändig, sondern es zeigt sich auch manchmal, dass eine zunächst vielversprechende Kooperation im Alltagsgeschäft schnell durch Lieferengpässe oder nicht mehr zufriedenstellende Produkte oder personelle Fluktuation im Beratungsteam zu einer Belastung für betriebsinterne Abläufe und Zeitpläne wird.
Beim Zusammenspiel zwischen der Sonplas GmbH und der ACE Stoßdämpfer GmbH im hier geschilderten Einsatzfall einer modernen Prüfeinheit für den industriellen Einsatz war der Vertrauensvorschuss berechtigt. Dies zeigte sich als vorteilhaft, da sich der Konstrukteur der Sonplas GmbH, Lukas Sepaintner, auf ein für ihn neues Terrain wagte. Er präzisiert: „Bislang hat ACE uns hauptsächlich mit Kleinstoßdämpfern und mit Industriestoßdämpfern beliefert. Aufgrund der speziellen Anforderungen an eine aktuelle Prüfeinheit kamen diese Komponenten aber beim vorliegenden Fall nicht in Frage. Da ich wusste, dass Klemmelemente theoretisch unser Problem lösen müssten und ein Blick auf die Homepage reichte, um zu sehen, dass ACE diese führt, bin ich direkt mit Andreas Otto aus dem Produktmanagement von ACE in Kontakt getreten. Und unsere Erwartungen wurden am Ende voll erfüllt.“
Geklemmte Prüfeinheit als ideale Lösung
Vor 25 Jahren gegründet, ist die Sonplas GmbH ein führender Anbieter von Montage- und Prüfanlagen, der seinen Kunden schlüsselfertige Lösungen bietet. Durch eine hauseigene
…/2
- 2 -
Forschungs- und Entwicklungsabteilung ist das Unternehmen in der Lage, ständig den neuesten technischen Anforderungen auf dem Markt gerecht zu werden. „Gerade beim Verzögern von Antrieben setzen wir immer wieder gerne auf die Produkte von ACE. Erstens sind sie hochwertig, innovativ und vielseitig. Zweitens ist auch der Service so, wie wir uns das wünschen: unkompliziert und zum Ziel führend. In diesem neuen Fall kommunizierten wir zuerst per E-Mail mit ACE. Es ging darum, den elektrischen Antrieb der Prüfanlage zu unterstützen. Dieser stellt einen Prüfkopf auf ein definiertes Maß zu“, ergänzt Lukas Sepaintner. Nach Erreichen des festgelegten Weges schaltet sich der Servomotor des Antriebs aus, sodass sich der Prüfkopf nicht mehr bewegen kann. Um ihn auch wirklich ganz sicher in dieser Stellung zu behalten, werden anschließend die Klemmeinheiten betätigt. Als nächstes wird das zu prüfende Bauteil mit Druck versorgt, sodass eine Gegenkraft von etwa 5 kN entsteht. Nach der etwa 30 Sekunden dauernden Prüfung wird der Druck abgeschaltet. Damit entfällt auch die Gegenkraft. Daraufhin werden die Klemmeinheiten gelöst und der elektrische Antrieb fährt in seine Grundstellung zurück. Der Prüfkopf selbst wird über zwei Führungswagen geführt. Die Wellen, die durch die Klemmeinheiten fahren, dienen lediglich zum Halten der Kraft. Sie sind an dem Prüfkopf mit einer Art Kupplung befestigt und somit von dessen Toleranzen abhängig. Da diese Prüfeinheit in allen Bereichen, die Sonplas beliefert, zum Einsatz kommt und für 120 Prüfvorgänge pro Stunde ausgelegt ist, sollte im Portfolio von ACE ein Klemmelement gefunden werden, das nicht nur die erforderlichen Kräfte aufbringen kann, sondern auch mindestens 1,5 Millionen Klemmvorgänge vor dem Austausch gewährleistet. Außerdem war ein zu klemmendes Gewicht von 40 kg zu berücksichtigen. Die darauf folgende Auslegung ergab, dass für den Einsatzfall ACE Klemmelemente des Typs LOCKED PN63-20-2-6B ideal sind. Mit Haltekräften von 3.600 N und einem Haltemoment von 35 Nm arbeiten sie bei einem Betriebsdruck von 6 bar deutlich effektiver als z. B. hydraulische Klemmsysteme, und das bei gleichzeitig geringeren Systemkosten.
Für Sonplas bedeutet das nicht nur das gewünschte effektive Klemmen, sondern auch, dass der Antrieb der Prüfanlage kleiner dimensioniert werden konnte, was Raum und Platz spart. Zwischen erster Kontaktaufnahme und der gelungenen Umsetzung lagen in diesem Fall wenige Wochen. Das unkomplizierte Zusammenspiel der beiden Zulieferer erweist sich dabei als gewinnbringend für weite Zweige der Industrie. Für Lukas Sepaintner ist das Vertrauen in ACE durch das erfolgreiche Beschreiten eines neuen Weges noch einmal gestiegen: „Wie wir sind auch unsere Kunden vollauf zufrieden mit der gesamten Sonderkonstruktion von der Prüfeinheit bis zu deren Klemmelementen.“
