(openPR) Diese neuen Mini-Verstärker von SERVOWATT wurden für Anwender konzipiert, die eine hochgenaue und kompakte Ansteuerung für universelle Anwendungen benötigen. Dabei werden die excellenten technischen Eigenschaften der großen Chassisgeräte erstmalig auch in dieser kleinen und preiswerten Baugruppe angeboten.
Bevorzugter Einsatz in Maschinen, Anlagen und Systemen z.B. in mechanischen Bearbeitungsmaschinen aller Art, Verfahrenseinrichtungen, Meßeinrichtungen in der laufenden Fertigung, Qualitätskontrolle, sowie Versuchsaufbauten in Forschung und Entwicklung. Bei der Konstruktion wurde auf ein aufwendiges Gehäuse und Kühlkörper verzichtet, denn oft hat der Anwender genügend Kühlfläche an vorhandenen Aufbauten zur Verfügung. Die Verstärker-Basisplatte dient als Wärmeflansch, die an ein Gehäuse oder Kühlkörper angeschraubt wird.
Diese Linearverstärker eignen sich durch hohe Dynamik und EMV-störungsfreie Funktion, auch für den Antrieb von hochdynamischen Aktuatoren und DC-Motoren mit empfindlicher Sensorik. Verschiedene Sonderanwendungen im Bereich der Ultraschallberarbeitung und Regelung von Magnetfeldern aller Art z.B. auch in aktiven Magnetlagern von hochtourigen Achsen.
Die Stromversorgung wurde separat aufgebaut, damit eventuell vorhandene Versorgungen eingesetzt werden können. Es können auch beliebig viele Verstärker von einer leistungsmäßig passenden, stärkeren Stromversorgung gespeist werden und auf einen gemeinsamen Großkühlkörper montiert werden, was bei mehreren Achsen ebenfalls zu Einsparungen führt.
Sie werden in ihrer Funktion als unbeschaltete Geräte geliefert und bekommen beim Kunden durch seine Beschaltung auf dem Programmierfeld ihre endgültige Funktion festgelegt:
- Als Spannungsregler mit einer Ausgangsimpedanz von Null Ohm ist die Ausgangsspannung immer konstant und unabhängig von der Belastung, so daß sich der Strom der Last anpasst.
- Als bipolare Stromquelle ist es genau umgekehrt, die Ausgangsimpedanz ist unendlich, der eingeprägte Strom bleibt immer konstant und umgekehrt die Spannung passt sich an die Last an.
- Als Servoregler wird die Steuerspannung mit dem Signal verglichen, welches ein Sensor der zu stabilisierenden Größe, z.B. einer Geschwindigkeit liefert. Auf diese einfache Weise können sehr schnelle und genaue Regelungssysteme für eine Kraft, Beschleunigung, Geschwindigkeit, Temperatur und generell alle physikalischen Größen und deren Prozesse stabilisiert und autonom gesteuert werden.
Das Geniale an diesem Konzept ist die verblüffende Einfachheit und gleichzeitig die hohe Genauigkeit solcher Regelkreise, die sich zudem auch dynamisch an die Wünsche des Anwenders sehr einfach anpassen lassen.
Diese neuen Kompaktverstärker besitzen nun ganz hervorragende DC-Eigenschaften und können damit auch sehr kleine Signale bis in den Millivolt-Bereich genau verarbeiten. Das Leistungsspektrum beträgt 10 bis 400 Watt bei 24 - 48V und einer Bandbreite bis ca. 30 kHz.
Praxisbeispiel: Preiswerte Temperaturregler für Peltier-Elemente mit linearer Ansteuerung bis 400 Watt
Eine neue Geräteserie wurde von SERVOWATT entwickelt, um die Leistung der Peltierelemente ohne EMI-Störungen mit linearen Endstufen zu steuern oder zu regeln.

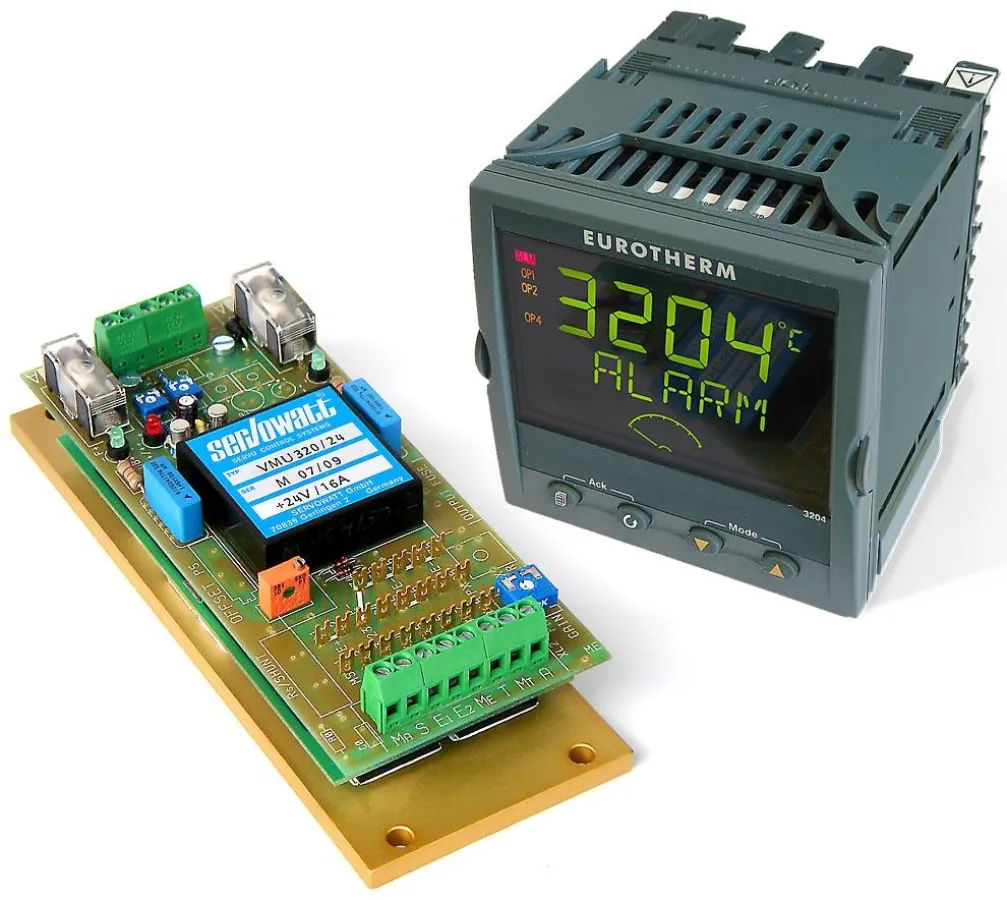

Die bipolare 4Q Geräteserie VM10 bis VM200 kann kühlen und heizen von 10 bis 200 Watt, sowie als unipolare 1Q VMU-Serie nur Kühlen von 20 bis 400 Watt.
Unipolare Regler, die nur kühlen, benötigen nur eine positive Versorgung. Bipolare Versionen, die sowohl kühlen als auch heizen können, benötigen positive als auch negative Versorgungen, die je nach Kundenwunsch zwischen 24V und 60V liegen.
Mit vorgelagerten externen Temperaturreglern, die mit Platin-Sensoren arbeiten, lassen sich Temperaturen in einem weiten Bereich sehr genau ansteuern. Als besonders preisgünstige Lösung können alternativ diese universellen Regler auch mit nicht engtolerierten NTC- und PTC-Temperatursensoren selbständig die komplette Regelung durchführen, indem eine feste Endtemperatur jeweils einmal abgeglichen wird.
Lieferbar sind auch netzanschlussfertige Chassisausführungen für höhere Leistungen bis 2 kW, sowie auch 19“ Karten-Einschübe bis 800 W.
--> Alle diese Regler arbeiten mit Linearendstufen und sind besonders geeignet für empfindliche Anwendungen, die keinerlei elektromagnetische Interferenzen vertragen. Durch großzügige Dimensionierung arbeiten sie zudem extrem zuverlässig und sind für langlebigen Einsatz konzipiert.
