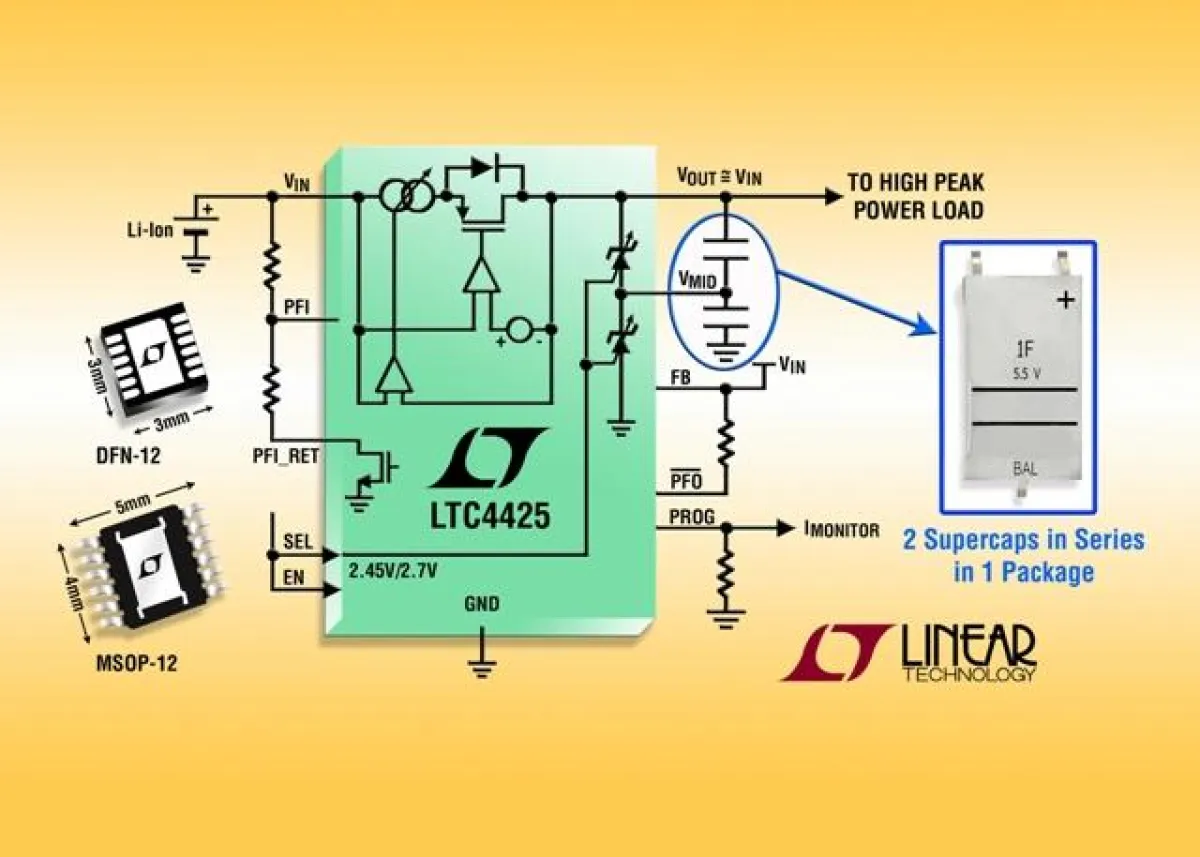

(openPR) Milpitas, California (USA) – 1. März 2010. Linear Technology Corporation präsentiert den LTC4425, das neueste Modell einer Familie von Doppelzellen-Supercap-Ladern für Datenerhaltungs- und "Dying Gasp"-Anwendungen in mobilen Geräten und Datenspeichersystemen, die hohe Spitzenströme erfordern. Das auf einer linearen CC-CV-Architektur mit Temperaturbegrenzung basierende IC lädt zwei in Serie geschaltete Supercaps bis auf eine programmierbare Spannung auf. Als Energiequelle kann ein Li-Ion/Polymer-Akku, ein USB-Port oder eine sonstige Niederstromquelle mit einer Spannung zwischen 2,7V bis 5,5V dienen.
Der LTC4425 bietet zwei Betriebsarten: Ladestromprofil-Modus (normal) oder LDO-Modus. Im Ladestromprofil-Modus wird der "obere" der beiden Supercaps bis auf die Eingangsspannung VIN aufgeladen; zur Vermeidung von Überhitzung wird dabei der Ladestrom in Abhängigkeit von der Eingangs-/Ausgangsspannungsdifferenz gesteuert – je größer die Spannungsdifferenz, desto kleiner der Ladestrom. Im LDO-Modus wird der Supercap-Stapel mit einem konstanten, programmierbaren Ladestrom bis auf eine programmierbare Spannung aufgeladen. Der Ladestrom wird über einen Widerstand programmiert und kann bis zu 2A (3A Spitze) betragen. Beide Supercaps werden durch interne Shunt-Widerstände vor Überspannung geschützt (maximale Spannung 2,45V oder 2,7V, wählbar). Die in den LTC4425 integrierte, strombegrenzte "ideale Diode" mit einem extrem niedrigen On-Widerstand von nur 50mOhm verhindert Rückströme aus den Supercaps. Der Chip eignet sich dadurch für eine Vielzahl von batterie- und USB-gespeisten Geräten mit hohem Spitzenleistungsbedarf, für industrielle PDAs, mobile Mess- und Überwachungsgeräte, Stromzähler, Supercap-Backup-Schaltungen sowie PC-Karten/USB-Modems.
Die automatische Cell-Balancing-Funktion des LTC4425 sorgt dafür, dass beide Zellen auf die gleiche Spannung aufgeladen werden; sie macht Ausgleichswiderstände überflüssig, schützt die Supercaps vor Beschädigung durch Überspannung und minimiert die Stromentnahme aus den Supercaps. Das IC zieht bei geregelter Ausgangsspannung einen sehr geringen Ruhestrom von nur 20µA und im Shutdown-Modus nur 2µA; dieser Strom wird entweder der Eingangsspannungsquelle oder den Supercaps entnommen, je nachdem, welche der beiden Spannungen höher ist. Die komplette Ladeschaltung erfordert nur sechs externe Bauelemente und ist dadurch äußerst kompakt. Der LTC4425 ist in einem winzigen SMD-Gehäuse mit einer Grundfläche von nur 9mm2 oder in einer bedrahteten Version erhältlich. Der LTC4425 bietet darüber hinaus eine VIN-Fehler-Anzeige und eine kontinuierliche VIN-zu-VOUT-Stromüberwachung über den PROG-Anschluss. Das IC ist gegen Überstrom und Übertemperatur geschützt; bei zu hoher Temperatur wird der Ladestrom reduziert.
Für den LTC4425 stehen zwei kompakte, thermisch optimierte Gehäusebauformen zur Auswahl: 12-poliges, flaches DFN-Gehäuse (3mm x 3mm x 0,75mm) oder 12-poliges MSOP-Gehäuse. Das IC ist für den Sperrschichtbetriebstemperaturbereich von –40?C bis +85?C spezifiziert.Weitere Informationen finden Sie unter http://www.linear.com.
Die wichtigsten Leistungsmerkmale: LTC4425
• Lineare Konstantstrom/Konstantspannungs- (CC-CV) Ladeschaltung für zwei in Serie geschaltete Supercaps
• "Ideale Diode" mit nur 50mOhm On-Widerstand von VIN nach VOUT
• Einschaltspitzenstrombegrenzung durch intelligentes Ladeprofil
• Automatisches Cell Balancing verhindert Überspannung beim Laden
• Programmierbare Ausgangsspannung (LDO-Modus)
• Programmierbare VIN-zu-VOUT-Strombegrenzung
• Kontinuierliche Ausgangsstromüberwachung über PROG-Anschluss
• Niedriger Ruhestrom: 20µA
• VIN-Fehler-Anzeige
• Programmierbarer Ladestrom (bis zu 2A kontinuierlich), Spitzenstrombegrenzung auf 3A
• Maximale Spannung pro Supercap-Zelle 2,45V oder 2,7V (wählbar; Gesamtspannung über den beiden Zellen 4,9V/5,4V)
• Winzige Gesamtschaltung, alle Bauteile flacher als 1mm
• Kompaktes, flaches (0,75mm), 12-poliges DFN-Gehäuse (3mm x 3mm) oder
MSOP-12-Gehäuse
