(openPR) AMSYS GmbH & Co. KG, Mainz, Oktober 2025 – Zur Druckmessung in Geräten mit integrierter SPS/PLC oder einer anderen modularen Steuerung sind traditionelle, gekapselte Transmitter oft zu teuer und zu groß. OEM-Sensoren zum Auflöten sind zwar preiswert, benötigen jedoch neben einer eigenen Platine diverse elektronische Bauteile zur Anpassung der Ein- und Ausgangsspannungspegel und Schutz gegen Verpolung und Kurzschluss. In solchen Geräten, beispielsweise Absauganlagen und Luftfiltern, kommen kleine, günstige Drucksensormodule wie der AMS 2710 mit 12..36 V Eingangs- und 0..10 V Ausgangsspannung zum Einsatz.
Die Serie AMS 2710 sind einbaufertige, industrielle Drucksensoren, die auf einer Leiterplatte montiert sind und ohne weitere Bauteile einfach in ein Gehäuse eingebaut werden können, sogenannte Drucksensormodule. Sie sind für Absolut- Relativ- und Differenzdruckmessung in einem weiten Druckbereich von 5 mbar bis hin zu 2 bar erhältlich. Auch als bidirektionale differentielle Variante (für Unter- und Überdruckmessung) sind die Module lieferbar.
Diese erweiterten Drucksensoren besitzen bei 12..36 V Versorgung einen 0..10 V Spannungsausgang. Aufgrund ihres robusten, verpolungsgeschützten Signalausgangs und der Strombegrenzung sind sie somit für die Industrieumgebung prädestiniert. Durch die verschiedenen Anschlusskonfigurationen können die AMS 2710 über Lötkontakte, einen Stecker oder eine Kabelklemmleiste angeschlossen werden. Die PCB-Sensormodule sind individuell kalibriert und kompensiert und erreichen im gesamten Temperaturbereich (-25..85 °C) und im Druckbereich > 200 mbar eine Totalgenauigkeit von 0,5 %FS.
Die PCB-Drucksensormodule stehen in ihrer Funktionalität zwischen den OEM-Sensoren, die mit zusätzlichen Bauelementen auf Leiterplatten gelötet werden müssen und den einbaufertigen, gehäusten Drucktransmittern. Neben der einfachen Anbindung an bestehende Controller können mit den Modulen auch sehr einfach individuelle Transmitter mit eigenem Gehäuse gefertigt werden.
Weitere Varianten sind der AMS 2711 mit 0..5 V Spannungs- und der AMS 2712 mit 4..20 mA Stromausgang. Kundenspezifische Druckbereiche (bis 10 bar) und andere Modifikationen sind auf Anfrage erhältlich.
Herausragende Eigenschaften
• Differenz-, Relativ- oder Absolutdruck
• 5 mbar bis 2 bar Druckbereich
• Individuell kalibriert und kompensiert
• Genauigkeit <0,5 %FS

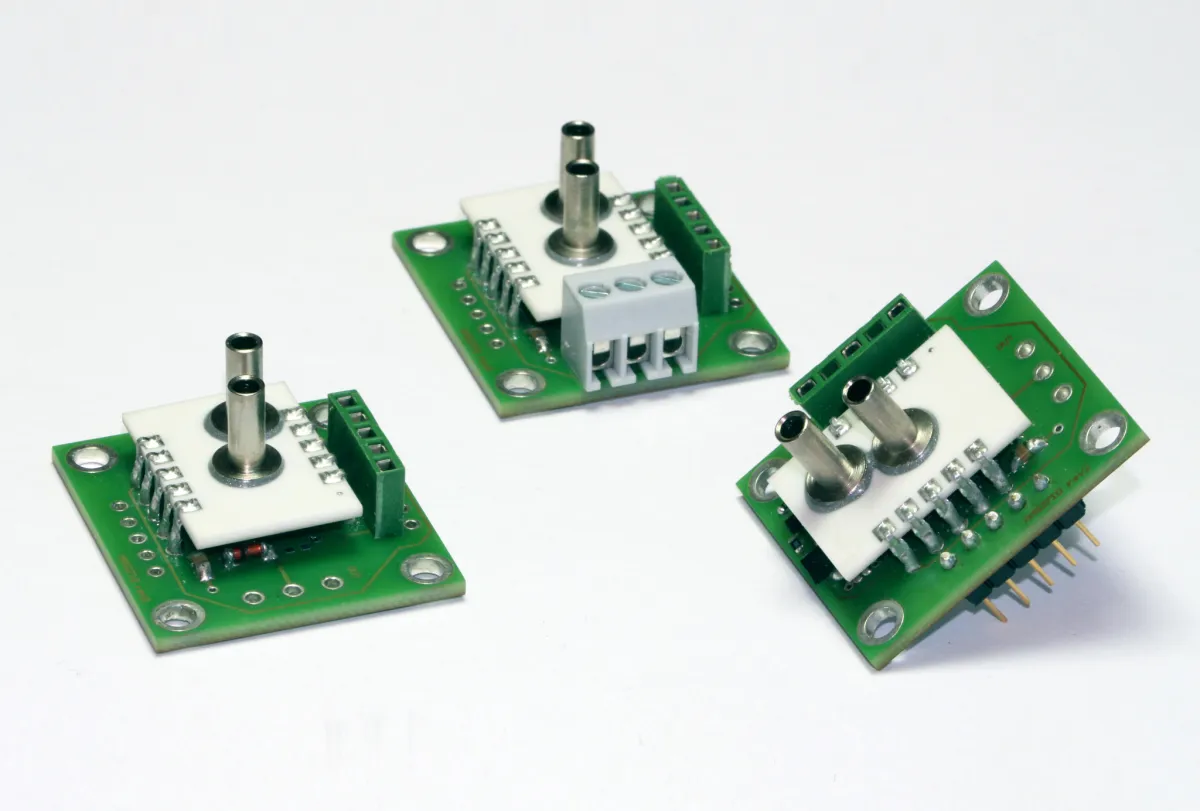

• Verschiedene Anschlussvarianten
• 12..36 V Versorgungsspannung
• 0..10 V Spannungsausgang
• Verpolungsfest
• Kurzschlussfest
Zur Produktseite auf amsys.de: AMS 2710
