(openPR) Deuterium (D2), ein stabiles Isotop des Wasserstoffs, spielt eine entscheidende Rolle bei der Verbesserung der Haltbarkeit und Lichtausbeute von Halbleitern und Anzeigegeräten. Die steigende Nachfrage nach D2 stellt jedoch eine Herausforderung für die Produktion dar, vor allem aufgrund der Notwendigkeit, es durch einen kryogenen Destillationsprozess bei Temperaturen von bis zu 20 K vom Wasserstoff zu trennen. Obwohl die Verwendung von metallorganischen Gerüstverbindungen (metal-organic frameworks, MOFs) für die D2-Trennung erforscht wurde, nimmt ihre Effizienz bei höheren Temperaturen erheblich ab.
Zeolith-Gerüst

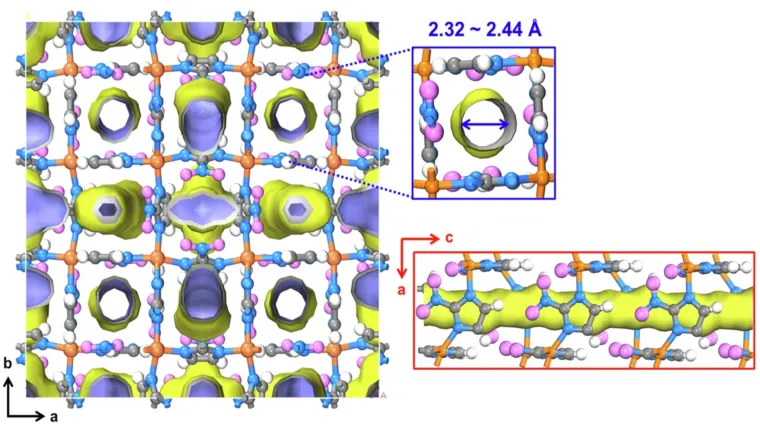

In dieser Studie stellte das Forschungsteam ein kupferbasiertes Zeolith-Imidazolat-Gerüst (Cu-ZIF-gis) vor, das selbst bei 120 K eine außergewöhnliche D2-Trennleistung aufweist. Während typische MOFs bei etwa 23 K effektiv arbeiten, nimmt ihre Leistung stark ab, wenn sich die Temperaturen 77 K nähern. Das neu entwickelte Kupfer-basierte MOF weist jedoch einen erheblichen Vorteil bei der Aufrechterhaltung seiner Wirksamkeit bei höheren Temperaturen auf.
Gitter dehnt sich aus
So stellte das Team fest, dass die überlegene Leistung dieses Materials auf die erhöhte Ausdehnung seines Gitters bei steigender Temperatur zurückzuführen ist. Bei kryogenen Temperaturen sind die Poren des entwickelten MOF kleiner als H2-Moleküle, wodurch deren Durchgang verhindert wird. Mit steigender Temperatur dehnt sich das Gitter jedoch aus, was zu einer Vergrößerung der Poren führt. Diese Vergrößerung erleichtert den Durchgang von Gasen durch die Poren und ermöglicht so die Trennung von H2 und D2 durch den Quantensiebeffekt, bei dem schwerere Moleküle die Poren bei niedrigeren Temperaturen effizienter durchqueren.
Experimente in Grenoble
In-situ-Röntgenbeugungs- (XRD) und quasi-elastische Neutronenstreuexperimente (QENS), die am Institut Laue-Langevin (ILL) in Grenoble, Frankreich, von einem gemeinsamen Team von UNIST, HZB und MLZ durchgeführt wurden, bestätigten die Ausdehnung des Gittergerüsts mit steigender Temperatur sowie den Unterschied in der Isotopendiffusionsfähigkeit auch bei erhöhten Temperaturen. Darüber hinaus deutete die Analyse der Thermodesorptionsspektroskopie (TDS)-Experimente auf eine stabile D2-Trennung bei erhöhten Temperaturen hin.
Höhere Effizienz beim Trennen von Isotopen
Professor Oh bemerkte: „Das untersuchte Material weist im Vergleich zu den meisten herkömmlichen Methoden, die bei extrem niedrigen Temperaturen arbeiten, einen deutlich geringeren Energieverbrauch und eine verbesserte Trenneffizienz auf.“ Dr. Jitae Park fügte hinzu: „Diese Erkenntnisse können zur Entwicklung nachhaltiger Isotopentrenntechnologien unter Verwendung der vorhandenen kryogenen LNG-Infrastruktur genutzt werden, was die potenzielle industrielle Bedeutung unterstreicht.“
Resultate aus Neutronenstreuung
Dr. Margarita Russina hob die entscheidende Rolle von QENS in dieser Studie hervor und erklärte: „Mit QENS können wir die molekulare Bewegung von H2 und D2 in MOFs direkt untersuchen und so wichtige Erkenntnisse über ihr Diffusionsverhalten und ihre Wechselwirkungen mit porösen Materialien gewinnen. Die beobachtete stärkere Einschließung von D2 im Vergleich zu H₂, ein rein nanoskaliges Phänomen, führt zu bemerkenswerten Auswirkungen auf die makroskopischen Eigenschaften und bildet die Grundlage für die Entwicklung einer neuen Generation von Materialien für eine effizientere Isotopentrennung.“
Kooperation zwischen Teams aus Korea und Deutschland
Das Forschungsteam, das gemeinsam von Professor Hyunchul Oh vom Department of Chemistry der UNIST, Professor Jaheon Kim von der Soongsil University, Dr. Jitae Park vom Heinz Maier Leibnitz Zentrum (MLZ) der Technischen Universität München (TUM) und Dr. Margarita Russina vom Helmholtz-Zentrum Berlin geleitet wird, gab diesen Fortschritt am 19. März 2025 bekannt. An der Studie waren auch Minji Jung, Jaewoo Park und Raeesh Muhammad vom Fachbereich Chemie der UNIST beteiligt, die als Ko-Erstautoren fungierten. Die Arbeit ist in Nature communications veröffentlicht.
Diese Studie wurde von der National Research Foundation (NRF) of Korea und dem Ministry of Science and ICT (MSIT) sowie dem Institut Laue-Langevin (ILL) in Grenoble, Frankreich, durch die Bereitstellung von Strahlzeit unterstützt.
UNIST /red.
wissenschaftliche Ansprechpartner:
Originalpublikation:
Nature communications (2025): Lattice-driven gating in a Cu-based zeolitic imidazolate framework for efficient high-temperature hydrogen isotope separation
Minji Jung, Jaewoo Park, Raeesh Muhammad, Taeung Park, Sung-Yeop Jung, Jungwon Yi, Cheolwon Jung, Jacques Ollivier, Anibal J. Ramirez-Cuesta, Jitae T. Park, Jaheon Kim, Margarita Russina, and Hyunchul Oh
DOI: 10.1038/s41467-025-56649-5
