(openPR) EMH erweitert Leistungsspektrum für automatisierte Gas-in-Öl-Analysen
(Brackel, Juni 2023) Um kontinuierlich die maximale Verfügbarkeit von Leistungs-transformatoren zu gewährleisten, hat sich die Online Gas-in-Öl-Analyse (DGA) als Standard längst etabliert. Mit den neuesten Systemen der HYDROCAL-Familie von EMH kommen nun Technologien zum Einsatz, mit deren Hilfe die Effizienz der Fernüberwachung deutlich gesteigert wird.

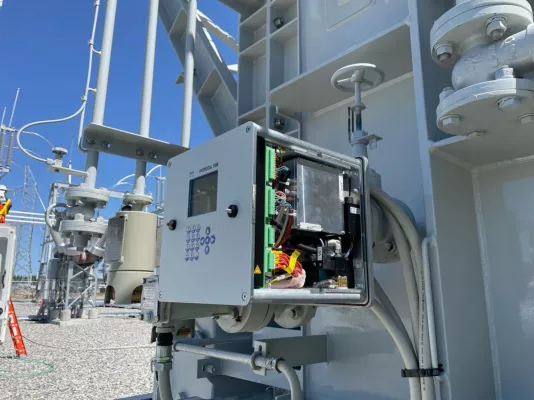

Leistungstransformatoren zählen zu den wichtigsten und zugleich teuersten Betriebsmit-teln der Stromnetze. Die durchgehende Verfügbarkeit der Anlagen kann durch die per-manente Überwachung des Isolationssystems deutlich gesteigert werden, weil dadurch die Notwendigkeit von Wartungsarbeiten frühzeitig erkannt wird. Denn sobald die Kon-zentration bestimmter im Öl gelöster Gase festgelegte Grenzen überschreitet, muss der Zustand der Betriebsmittel zeitnah überprüft werden. Für die Fernüberwachung der teils in abgelegenen Regionen installierten Transformatoren nutzen Netzbetreiber in aller Welt Geräte aus der HYDROCAL-Familie von EMH, die sich mittlerweile seit Jahrzehn-ten vielfach in der Praxis bewährt haben.
Neue Technologien erleichtern Analyse

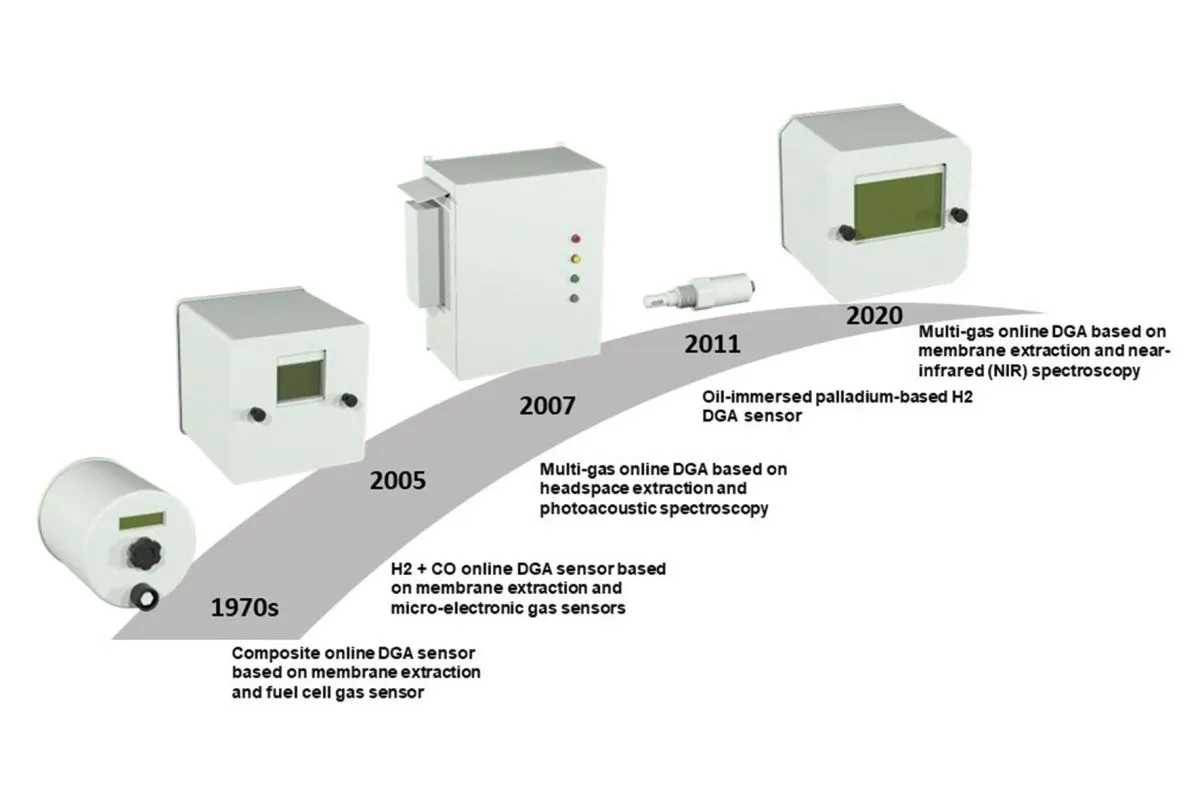

Die Möglichkeiten zur automatisierten Analyse von Transformatorenöl waren bislang aus technischen Gründen aber begrenzt, sodass die gleichzeitige Messung unterschied-licher im Öl gelöster Gase nur mit erhöhtem Aufwand bewerkstelligt werden konnte. "Für die Messung wurden im Transformatorenöl gelöste Gase automatisch per Memb-ranextraktion separiert und anschließend mit Hilfe von mikroelektronischen Sensoren analysiert", erklärt EMH-Geschäftsführer Karsten Schröder die Methodik. "Die Memb-ran selbst bestand mangels Alternative hauptsächlich aus Teflon und erlaubte aus phy-sikalischen Gründen nur die Analyse von einem (Wasserstoff) oder zwei Gasen (Was-serstoff und Kohlenmonoxid). Um weitere wichtige Inhaltsstoffe wie Azetylen,
Ethen oder Methan zu erfassen, erforderte eine vollständige Untersuchung mithin meh-rere Durchläufe und teils auch den Einsatz unterschiedlicher Sensoren." Mit der Weiter-entwicklung von Werkstoff- und Fertigungstechnologien hat sich das inzwischen geän-dert: Indem die Membran nun neben Teflon als zusätzliche Substanz ein sogenanntes Kopolymer enthält, können aus dem Öl gleichzeitig mehrere Gase trennscharf extra-hiert werden. Darüber hinaus steht mit der Nahinfrarotspektroskopie mittlerweile auch ein neues Verfahren zur Verfügung, das für die Messung mehrerer Inhaltsstoffe mit einem einzigen Sensor auskommt.
Optimaler Schutz vor allen Eventualitäten
Dank der neuen Technologien bieten die neuesten Geräte der HYDROCAL-Familie von EMH nun mehr Leistung bei maximal kompakter Bauweise: der HYDROCAL 1004 genX analysiert die im Transformatorenöl gelösten Gase Wasserstoff, Kohlenmonoxid und Azetylen, um beispielsweise auch elektrische Überschläge in den Isolationsmateria-lien frühzeitig erkennen zu können. Um das Monitoring weiter zu verfeinern, ermöglicht der HYDROCAL 1006 genX zusätzlich auch die Analyse von Ethen und Methan. Ein weiteres Plus: Weil die neue Methodik der Gas-in-Öl-Analyse deutlich weniger mecha-nische Komponenten erfordert als frühere Geräte, reduziert sich auch der Wartungs-aufwand für die Monitoring-Systeme selbst. Schließlich kann die Bandbreite der Mess-möglichkeiten bei Bedarf und ohne zusätzliche Hardware-Installationen auf bis zu zehn unterschiedliche Gase erweitert werden. "Die neue Gerätegeneration HYDROCAL genX bietet Netzbetreibern den denkbar besten Schutz, um auf die Eventualitäten zu-nehmender Lastschwankungen und absehbar höherer Belastungen der Transformato-ren optimal vorbereitet zu sein", fasst EMH-Geschäftsführer Karsten Schröder zusam-men.
