(openPR) Hydraulikspeichersysteme von Bolenz & Schäfer in Biedenkopf-Eckelshausen werden überall dort eingesetzt, wo es gilt, große Energiemengen zu speichern, etwa um Pulsationen zu dämpfen und mechanische Schocks zu absorbieren, um Energiereserven für Notfallsituationen kurzfristig abrufen zu können, wie bei Offshore-Bohrtürmen und Windkraftanlagen, oder aber um Energie zur Erreichung extremer Beschleunigungen in kürzester Zeit freisetzen zu können, wie etwa bei Crash-Anlagen und Achterbahnen. Die Hydraulikspeicher arbeiten mit extrem hohen Drücken bis 2000 bar. Entsprechend aufwendig ist ihre Prüfung.

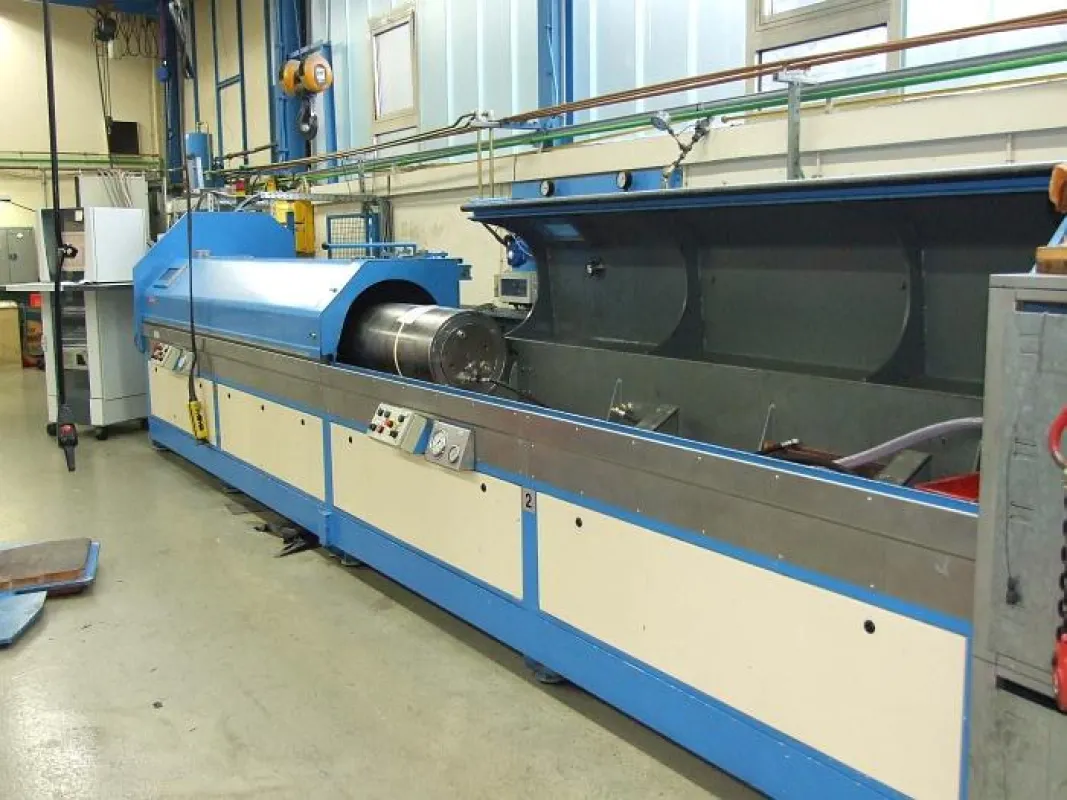

Bolenz & Schäfer verfügt zu diesem Zweck über einen Zweikammerprüfstand, der Tests sämtlicher im Hause gefertigter Hydraulikspeicher ermöglicht. Angesichts immer neuer und häufig veränderter nationaler und internationaler Prüfvorschriften für Hydraulikkomponenten erwies sich die SPS-basierte Steuerung des rund zehn Jahre alten Prüfstands zunehmend als Problem, da deren Anpassung einen unverhältnismäßig hohen Aufwand erfordert. Bei der anstehenden Modernisierung der Steuerung entschloß sich Bolenz & Schäfer deshalb für den Wechsel zu einer flexiblen Steuerungslösung der a-solution GmbH Gröbenzell.
Bei Prüfstandssteuerungen geht es nicht zuletzt um Sicherheit. Und Sicherheit schien lange Zeit ausschließlich die erprobte SPS zu bieten. Dem gegenüber stehen Forderungen, die mit einer SPS nicht zu erfüllen sind. Dazu gehören beispielsweise die Online-Analyse von Meßdaten, Datenauswertung und -archivierung, Reporterstellung oder eben die flexible Anpassung an neue Anforderungen auch ohne aufwendige Programmierung. In den letzten Jahren wurde daher eine neue Klasse von Automatisierungssystemen - Programmable Automation Controller (PAC) - entwickelt, die diesen Anforderungen gerecht werden und dabei der bewährten SPS in Sachen Sicherheit und Zuverlässigkeit in nichts nachstehen.
Wegen seiner industrietauglichen Bauform, seiner flexiblen Ethernet-Schnittstelle und der komfortablen Programmierung in LabVIEW RT wählte a-solution den PAC compact FieldPoint von National Instruments als Plattform für die Prüfstandsmodernisierung. Das kompakte Echtzeit-System wird über ein breites Spektrum von analogen und digitalen Ein- und Ausgangsmodulen an die Aufgabe angepaßt.
Die Schnittstelle zum Bediener bildet eine DIAdem-Applikation, die – ein Vorteil der Ethernet-Schnittstelle des compact FieldPoint-Controllers – auf beliebigen PC mit Netzwerk-Anbindung betrieben werden kann. Dank des breiten Funktionsspektrums von DIAdem beschränkt sich die Rolle der PC-Applikation dabei nicht auf die Visualisierung. Vielmehr ist die Anwendung das zentrale Element der Prüfstandssteuerung. Hier erfolgen die datenbankgestützte Konfiguration des Versuchsablaufs, die Benutzerführung sowie die Auswertung der Prüfdaten und deren Ablage sowohl in Dateien als auch in Datenbanken.
Im Zusammenspiel zwischen LabVIEW RT und compact FieldPoint auf der einen sowie DIAdem und PC auf der anderen Seite werden die Vorteile beider Teilsysteme konsequent genutzt. LabVIEW RT übernimmt unabhängig vom PC sämtliche sicherheitsrelevanten Aufgaben der Prüfstandsapplikation. Dazu gehören angesichts der genannten Prüfdrücke vor allem die verläßliche Verriegelung der Schutzklappen sowie die Verhinderung von Fehlbedienungen während des Prüfvorgangs. Weiterhin übernimmt LabVIEW RT alle Vorgänge, die unabhängig vom PC funktionieren müssen (z.B. das manuelle Füllen und Entleeren der Prüflinge) sowie die Erfassung aller Meßwerte und die Ausgabe sämtlicher Steuersignale. DIAdem stellt die Bedien- und Visualisierungsoberfläche zur Verfügung, fragt die Prüfparameter aus der Produktionsdatenbank ab und setzt diese in Sollvorgaben um, wertet die Prüfergebnisse aus, stellt diese graphisch dar und archiviert die Prüfdaten. Die bidirektionale Kommunikation zwischen den Softwarekomponenten erfolgt dabei über OPC.
Die Aufgabenverteilung zwischen LabVIEW RT und DIAdem hat entscheidende Vorteile vor allem hinsichtlich der geforderten Anpassungen des Prüfstands an wechselnde Prüfvorschriften. Während die (sicherheitskritische) Echtzeit-Applikation unverändert bleibt, beschränken sich Änderungen und Erweiterungen auf die (sicherheitsunkritische) DIAdem-Software. Gemeinsam sorgen beide Komponenten dafür, daß Bolenz & Schäfer "Excellent Pressure Solutions" an Kunden in aller Welt ausliefern kann.
Weitere Informationen: http://www.a-solution.de/deutsch/applikationen.htm
